6.1 使用AutoCAD绘制机械图的步骤
使用AutoCAD绘图的步骤一般为：
1. 启动AutoCAD，进入AutoCAD的绘图界面。
2. 依据所要画的零件大小设定绘图区域。
3. 设置图层、颜色、线型和线型比例。
4. 设置、开启辅助绘图功能。
5. 使用二维绘图命令绘图，运用图形编辑命令对所绘图形进行编辑修改。或者绘制三维实体图形投影生成二维图形。
6. 标注尺寸、填充图案、书写技术要求等文本内容。
7. 完成整个图样后打印输出。
6.2 AutoCAD中文版的工作界面

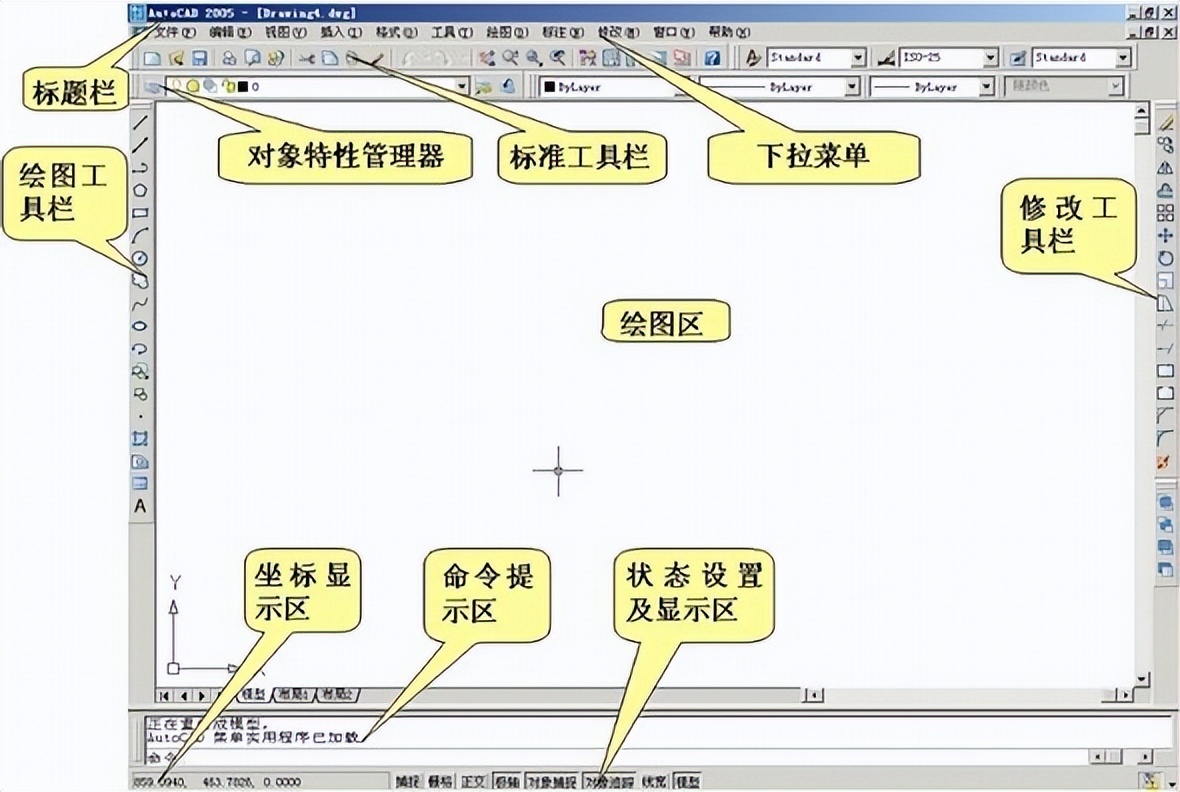

AutoCAD的用户工作界面，如图1所示。
AutoCAD中文版工作界面
工作界面上最顶部是菜单栏，其下依次是工具栏、绘图区域、命令提示区和状态栏。
（一）、工具栏
系统启动后默认显示在工作界面上的工具栏有四个：
标准工具栏：
对象特性:
画图工具栏:
修改工具栏:
（二）、状态栏
状态栏位于AutoCAD工作界面最底部。左侧数字用于显示当前绘图光标所在位置的(x,y,z)坐标值。系统默认的坐标原点(0,0,0)位于绘图工作区的左下角，水平向右为X轴正方向，垂直向上为Y轴正方向，Z轴正向为垂直于屏幕指向用户。状态栏右侧有8个功能按钮，用于控制辅助绘图功能的开关。各个按钮处于“按下”状态时的功能见下表。
状态栏中各按钮的功能
按钮名称 | 功能 | 开关热键 |
(SNAP) | 锁定光标移动的方向及最小位移 | F9 |
(GRID) | 在绘图区域范围内显示一列点阵 | F7 |
(ORTHO) | 限制光标只在水平或垂直方向上移动 | F8 |
(POLAR) | 即角度追踪，按预先设定的角度增量来追踪点，默认值为90度 | F10 |
(OSNAP) | 使光标精确定位于已绘图形的指定几何点上 | F3 |
（OTRACK) | 以 所定位的点为基点按预先设定的路径追踪点 | F11 |
(LWT) | 显示图线的线宽 | |
(MODEL) / (PAPER) | 布局环境下, 在“模型空间”与“图纸空间”之间切换 |
（三）、命令提示区
命令提示区位于状态栏上方，供用户使用键盘输入命令，同时也用于显示命令提示和命令执行情况。
1、输入命令
系统不执行任何命令时，命令行提示为“命令：”，只有在此状态下才可以输入命令，并以回车结束命令输入。
2、撤销命令
按键盘上<ESC>键可随时终止正在执行的命令，使命令行提示为“命令：”。
3、命令提示说明
? 绘图时，应当随时观察命令提示区的提示。
? 圆括号“（）”内的大写字母是命令选项的缩写；
? 尖括号“< >”内是默认值（可重新输入或修改）或当前值。
4、重复命令
如果需要重复执行某个命令时，在确保命令提示行处于“命令：”状态下，回车即可重复执行刚执行过的命令。
6.3 为绘制机械图设置环境
（一）、设置图限
设置图限是指用户在开始绘图之前，通过输入绘图区域的左下角和右上角的坐标来限定一个区域，将来所有的绘图工作在该区域中进行。系统默认的左下角坐标是坐标原点（0,0）。
如绘制竖放A4图（X方向210，Y方向297），用以下命令实现图限设置：
Limits
/
（默认左下角坐标为0,0）/210,297
。
（二）、设置栅格和捕捉
按下
按钮打开栅格显示功能，在屏幕图限范围内会出现类似于坐标纸格线的点阵。栅格在绘图中起度量参考作用，便于判断屏幕局部区域的大小。
设定栅格间距：在

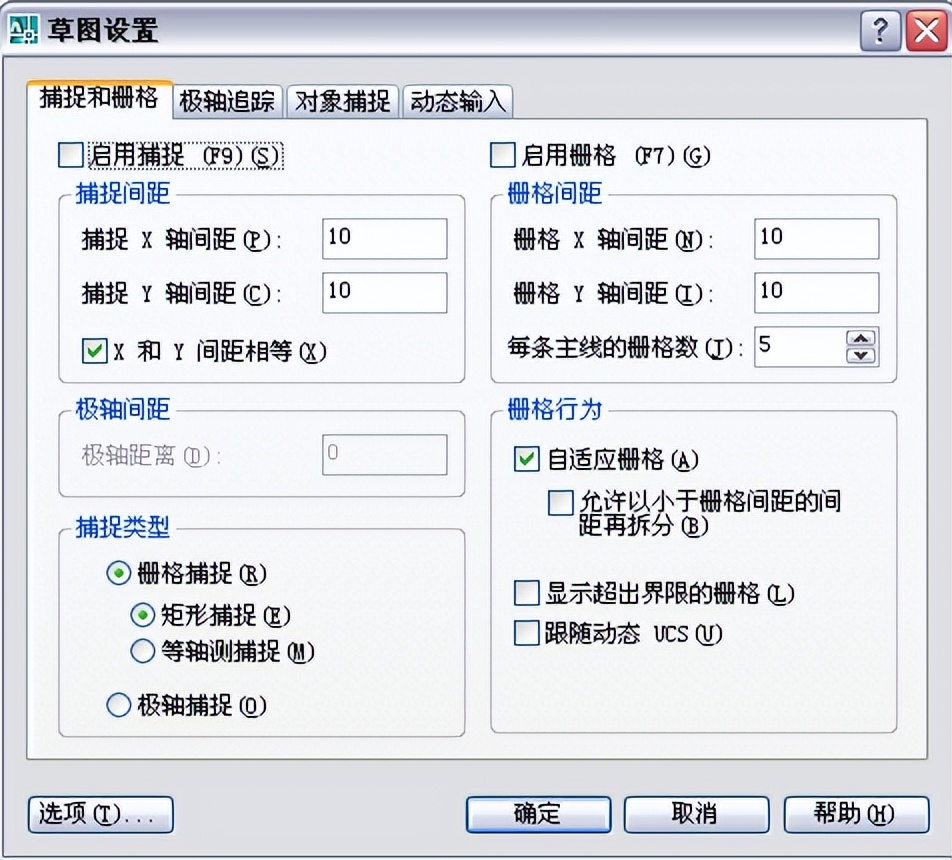

按钮上单击右键/选择“设置”，打开“草图设置”对话框，选择“捕捉和栅格”标签，在栅格间距文字框中输入间距值（默认值为10 mm）如下图。
捕捉与栅格设置
按下状态栏的
按钮即打开了捕捉功能。捕捉用于控制光标移动时每次移动的最小位移。在“草图设置”对话框的“捕捉和栅格”标签中，用户可在“捕捉X轴间距”和“捕捉Y轴间距”文字框中分别输入X、Y轴方向捕捉间距。
（三）、设置图层
AutoCAD采用了“图层”概念：规定每个图层都具有图层名、颜色、线型和线宽这四个基本属性，可以将不同性质的图形元素置于不同的图层上，对图形实行分层管理。图层使得AutoCAD图形好象是由多张透明的图纸重叠在一起组成的，如此对图形归类处理有助于图样的修改和使用。
设置图层包括：创建新图层、设置图层颜色、线型和线宽等。
1. 创建新图层、设置图层颜色和线型
单击对象特性工具栏中

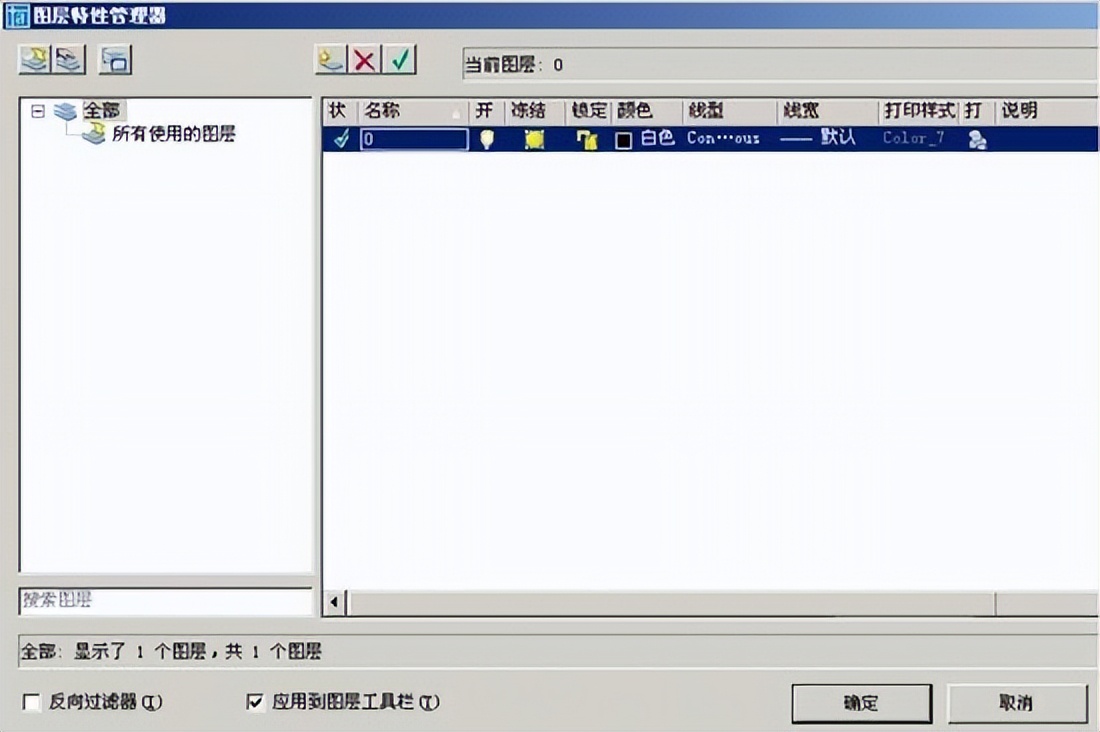

按钮，打开“图形特性管理器”对话框（如图）。
图层、颜色、线型、线宽设置
单击右上角的“新建”按钮创建新图层，在图层列表输入新的图层名（如“粗实线”）。其中，
图标用于控制图层的显示，单击图标使其变为
则图层不显示；
图标为冻结开关，单击图标使其变为
则图层被冻结，图层不可修改，不显示；
图标为锁定开关，单击图标使其变为
则图层被锁定，图层不可修改，显示；
图标控制图层的打印，点击图标使其关闭时不打印该层。

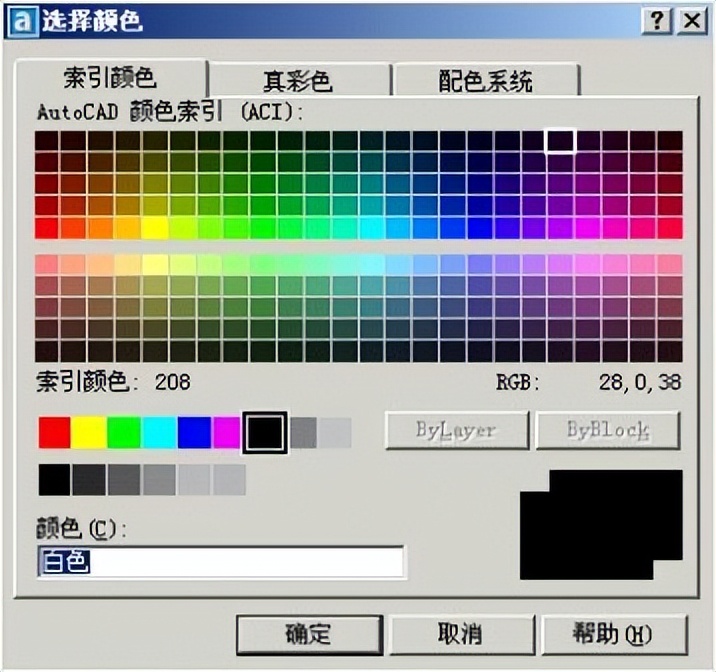

单击“颜色”列中的颜色块（ 图形特性管理器 ），在出现的“选择颜色”对话框（下图）中选择一种颜色。
选择颜色对话框

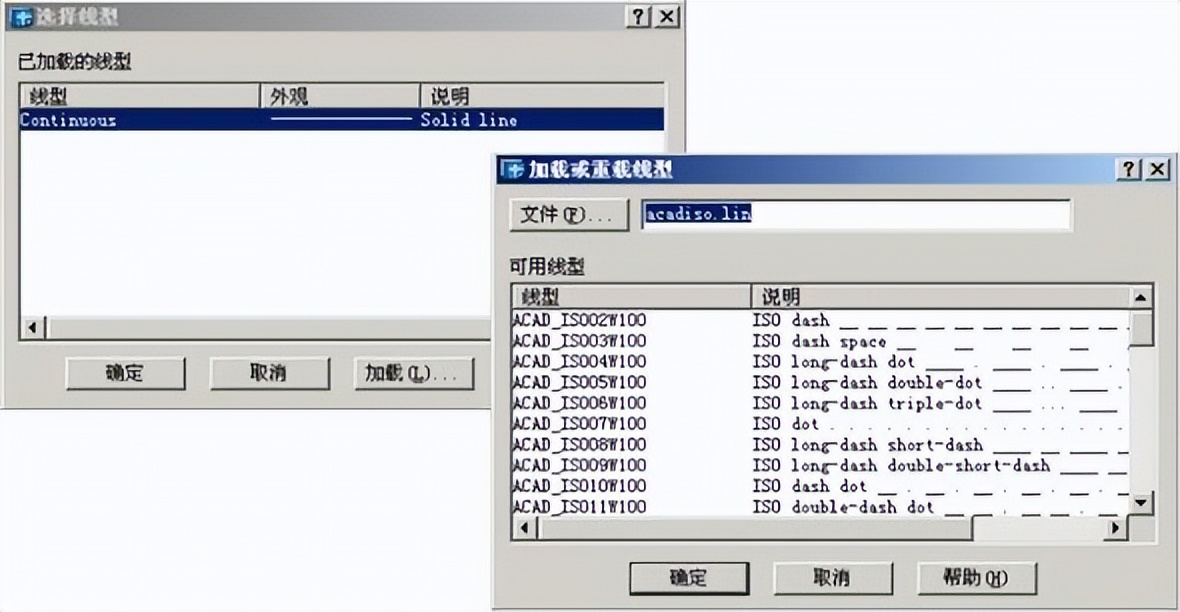

单击“线型”列中的线型块（ 图形特性管理器 ），出现“选择线型”对话框（下图），在列表中单击某线型。若该列表中没有所需线型，可单击“加载”按钮打开“加载或重载线型”对话框加载新的线型。
选择线型对话框
2. 设置线宽
线宽的设置方法是：右键单击状态栏中
按钮，在“线宽设置”对话框（图6）中设置：建议将粗实线设置为0.5mm，其余图线均采用系统缺省线宽0.25mm。
（四）、设置线型比例
虚线、点画线等非连续线型的疏密程度受图限大小影响，可以通过设置线型比例改变这些线型的外观：单击某非连续线型，右键选择“特性”，在特性签的“全局比例因子”文字框中输入 。
6.4 绘制二维图形及图形显示

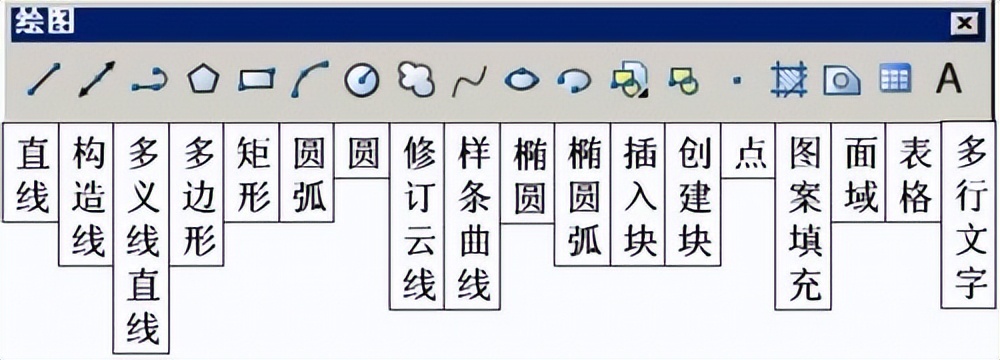

AutoCAD提供的常用绘图工具如下图所示。
（一）点的坐标输入
点的坐标输入方式有：绝对直角坐标、绝对极坐标、相对直角坐标和相对极坐标方式。
1.点的绝对直角坐标输入形式是: “X坐标，Y坐标
”。
2.点的绝对极坐标输入形式是：“距离<角度
”。距离指该点到坐标原点的距离，角度指该点到坐标原点的连线与X轴正向的夹角。
3.点的相对直角坐标输入形式是：“@ X坐标，Y坐标
”。
4.点的相对极坐标输入形式是：“@距离<角度
”。距离是指该点到上一点的距离,角度是指该点到上一点的连线与X轴正向的夹角。默认逆时针角度为正，顺时针角度为负。
（二）直线

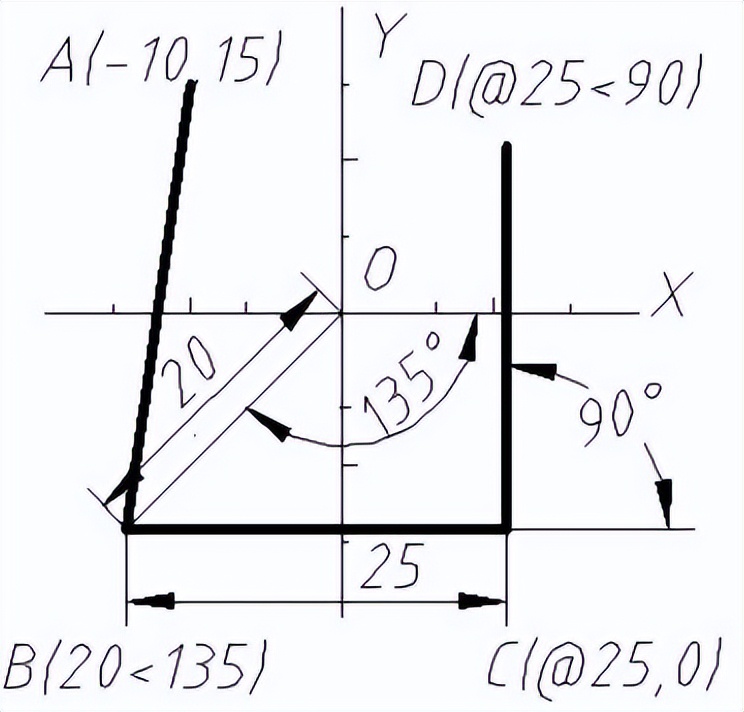

通过输入点坐标的方式绘制如下图所示多段直线，操作方法是:
（激活画线命令）/-10,15
（输入点A的绝对直角坐标）/20<-135
（输入点B的绝对极坐标)/@25,0
（输入点C相对于点B的相对直角坐标）/@25<90
（输入点D相对于点C的相对极坐标）/
（结束命令）。
（三）多段线
多段线
命令可以绘制由若干段直线或圆弧组合成的图形，各段图线允许具有不同的宽度。利用此命令绘制长圆形具体方法如下：

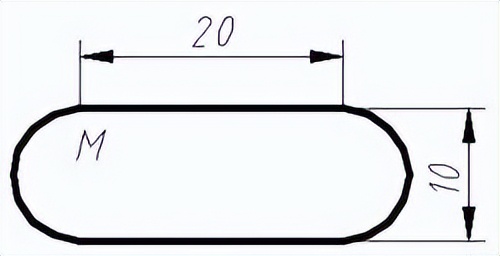

画长圆形（如下图）：
/在起点M处单击/光标水平右移/20
/A（转换成画弧方式）
/光标垂直下移/10
/L（画直线方式）
/光标水平左移/20
/A
/C（Close使图形闭合）
/CL
（Close使图形闭合）。
（四）、圆、圆弧和椭圆
1．绘制圆

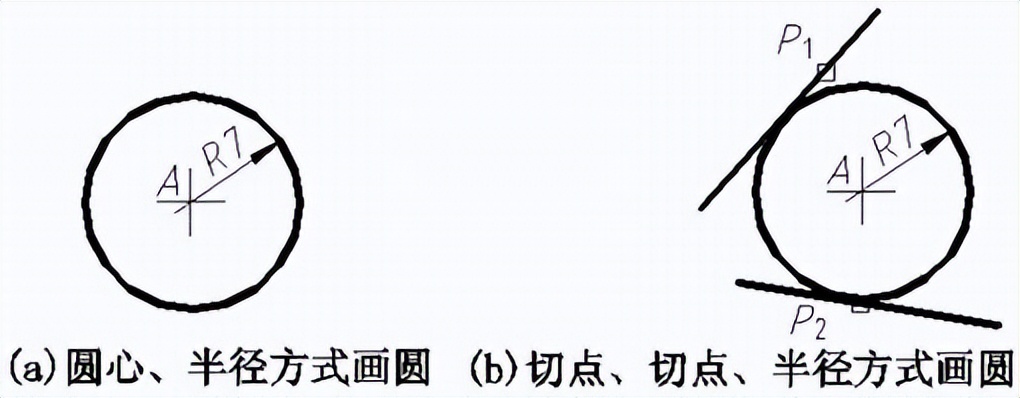

绘制圆的默认方式是确定圆心和半径，还可以用两点、三点、以及与其它图形相切等方式画圆。其中，通过圆心和半径方式画圆、画与已知的两条直线（也可以是圆弧）公切的圆的操作方法为：
/拾取圆心点A/7（半径值）
。
/T（公切选项）
/拾取第一条边P1/拾取第二条边P2/7（半径值）
。如下图所示。
2．绘制圆弧

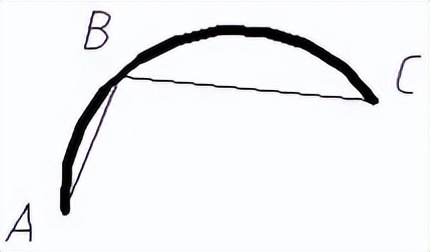

采用默认三点方式确定圆弧的方法如下图所示：
/拾取圆弧起点A/拾取圆弧第二点B/拾取圆弧端点C。

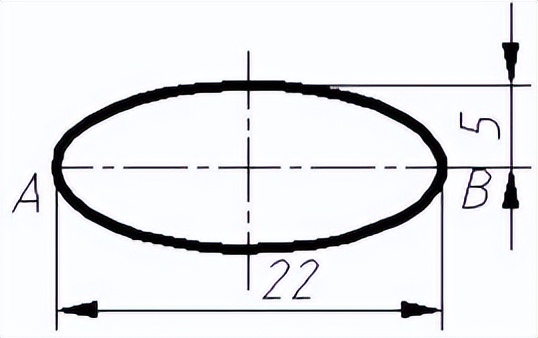

3．绘制椭圆
绘制椭圆的默认方式是通过指定椭圆其中一个轴的两个端点，输入另一个半轴长度来绘制椭圆。
/拾取椭圆轴端点A/@22,0(确定轴端点B)
/5（指定另一半轴长）
。如下图所示。
（五）面域
面域是具有边界的封闭区域，外观上与封闭图形没有差别，但是面域可以进行布尔运算，还常用来创建三维实体。利用封闭图形可以生成面域。
将已有的椭圆和圆创建为面域，具体操作如下：
/拾取椭圆P1/拾取圆P2/
。
（六）图形的屏幕显示
AutoCAD提供了多种显示方式，下表是标准工具栏中各显示命令按钮的功能。
显示命令功能
图标 | 命令行中的操作 | 菜单 | 功能 |
Pan | 视图/平移/实时 View/pan/realtime | 按住鼠标左键拖动，使用当前比例漫游图形 | |
Z(Zoom) / | 视图/缩放/实时 View/zoom/realtime | 通过拖动鼠标进行图形缩放 | |
Z /P | 视图/缩放/上一个 View/zoom/Previous | 恢复上一次显示状态 | |
Z /W （或直接指定两个角点） | 视图/缩放/窗口 | 显示由两角点所确定的窗口内的图形 | |
Z /D | 视图/缩放/动态 View/zoom/Dynamic | 用一方框动态地确定显示范围 | |
Z /S （或直接输入比例因子） | 视图/缩放/比例 View/zoom/Scale | 输入放大倍数，与图限相乘得到新的显示范围。倍数后加X，则作用于当前显示区，倍数后加XP，则作用于布局中的浮动视窗 | |
Z /C | 视图/缩放/中心点 View/zoom/Center | 使图形在绘图区域内居中并按指定比例显示 | |
. | 视图/缩放/放大 View/zoom/In | 将当前图形放大一倍 | |
. | 视图/缩放/缩小 View/zoom/Out | 将当前图形缩小一倍 | |
Z /A | 视图/缩放/全部 View/zoom/All | 最大限度显示图限 | |
Z /E | 视图/缩放/范围 View/zoom/Extent | 最大限度的显示指定窗口内图形，不考虑图限 |
6.5 二维图形的编辑与修改

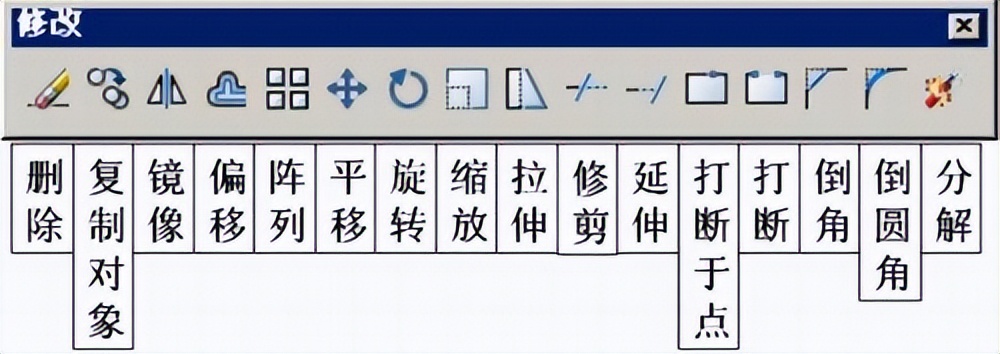

常用编辑命令见下图。
（一）、构造选择集
命令提示区若显示如下提示语句：“选择对象：”。
用户移动拾取框“□”单击要编辑的图形对象，被选中的图形对象的集合称为选择集。常用的构造选择集的方法有：

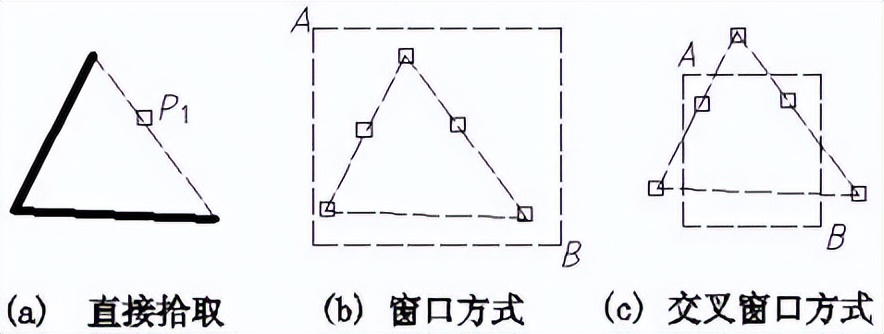

1.直接拾取：移动鼠标将拾取框“□”放在待选对象上单击左键，如下图（a）。
2.窗口方式：先指定矩形框左侧角点A，从左向右拖动光标确定矩形框的右侧角点B，如图（b）。只有当图形对象全部处于矩形框内时才被选中。
3.交叉窗口方式：先指定矩形框右侧角点B，从右向左确定矩形框的左侧角点A，如图（c）。只要图形对象有一部分在矩形框内即被选中。
（二）、移动和拷贝
移动命令
可以使图形的位置发生改变，重新定位；拷贝命令
是从已有的图形复制出副本，并放置到指定的位置上，方向和大小均不改变。

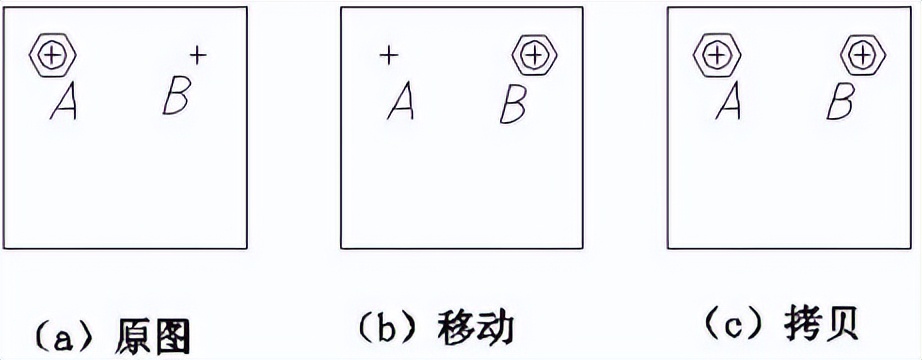

1．移动：
/选中图中六角螺帽/
/捕捉圆心A（确定基点）并单击/拾取点B，结果见下图b。
2．拷贝：
/选中图中六角螺帽/
/捕捉圆心A（确定基点）并单击/拾取点B，结果见下图c。
（三）、旋转和缩放
旋转命令
可以将图形绕基点旋转指定的角度。缩放命令
可以将图形按指定的比例因子相对于基点进行尺寸缩放。

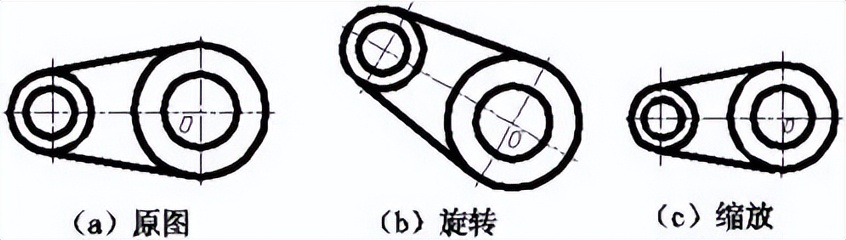

1．旋转：
/选择原图（下图a）/
/捕捉点O并单击(确定旋转基点)/-30（旋转角度） 。
2．缩放：
/选择原图（下图a）/
/捕捉点O并单击(确定缩放基点)/0.8（缩放比例） 。

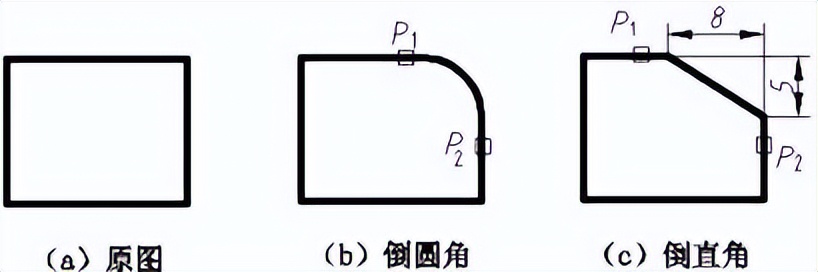

（四）、倒圆角和倒直角
1．倒圆角：
/ T（修剪选项）
/ T（修剪直角边）
/R（圆角半径选项）
/5（半径值）
/单击第一条边P1/单击第二条边P2，结果如下图b所示。
2．倒直角：
/ T（修剪选项）
/ T（修剪直角边）
/D（距离选项）
/ 8（第一个倒角距离）
/5（第二个倒角距离）
/单击第一条边P1/单击第二条边P2，结果如下图c所示。
（五）镜像和偏移

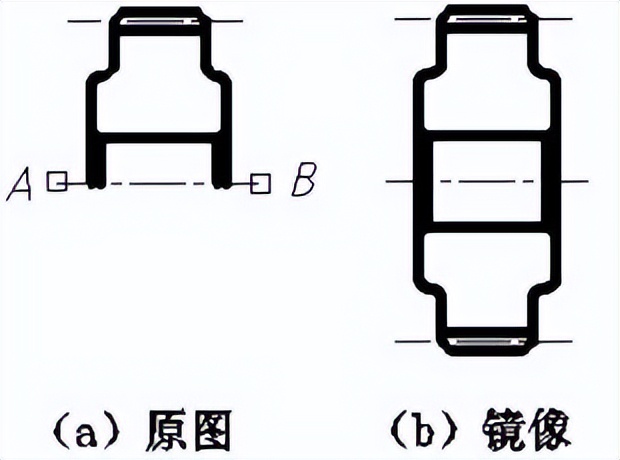

1．镜像
镜像命令
用于生成与已知图形相互对称的图形。
/选中下图a/拾取镜像线的两个端点A和B/
（不删除原图）。结果如下图b。

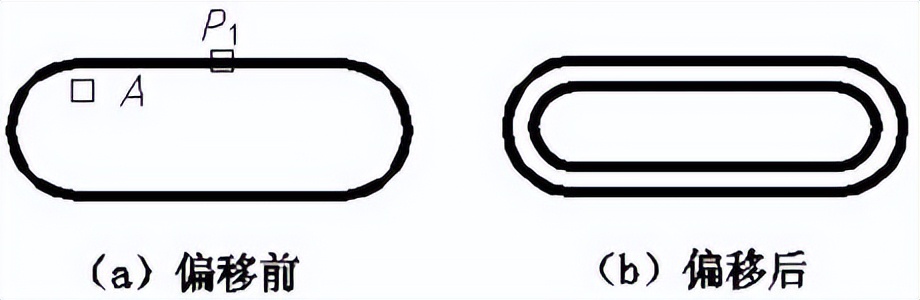

2．偏移
/2
（输入偏移距离）/选中图a/在A点处单击（拾取偏移一侧）/
，结果如图b。

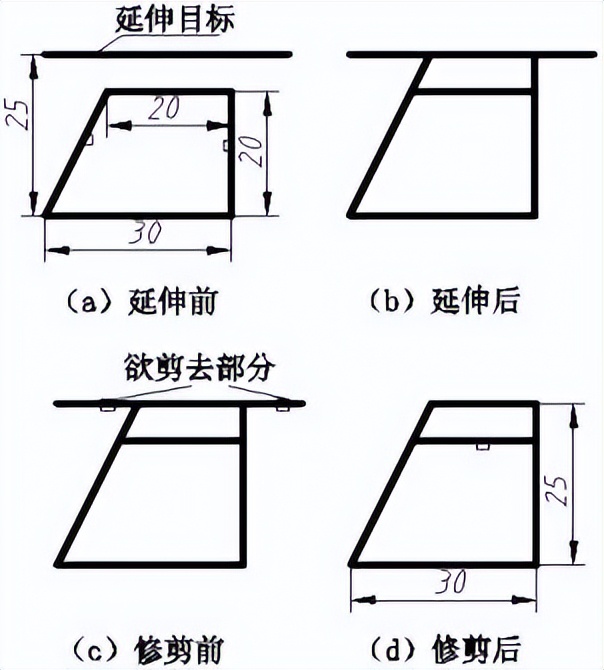

（六）、修剪和延伸
1．
（延伸命令）/单击延伸目标（图a）/
/单击欲延伸的两条直线/
。结果如图b。
2．
（修剪命令）/
（将所有图线作为剪切边）/单击要剪掉的部分（图c）/
，修剪后结果见图d，d中标记处的直线无法修剪掉，需选中后用删除命令
删除。
（七）阵列
阵列具体操作是：激活命令

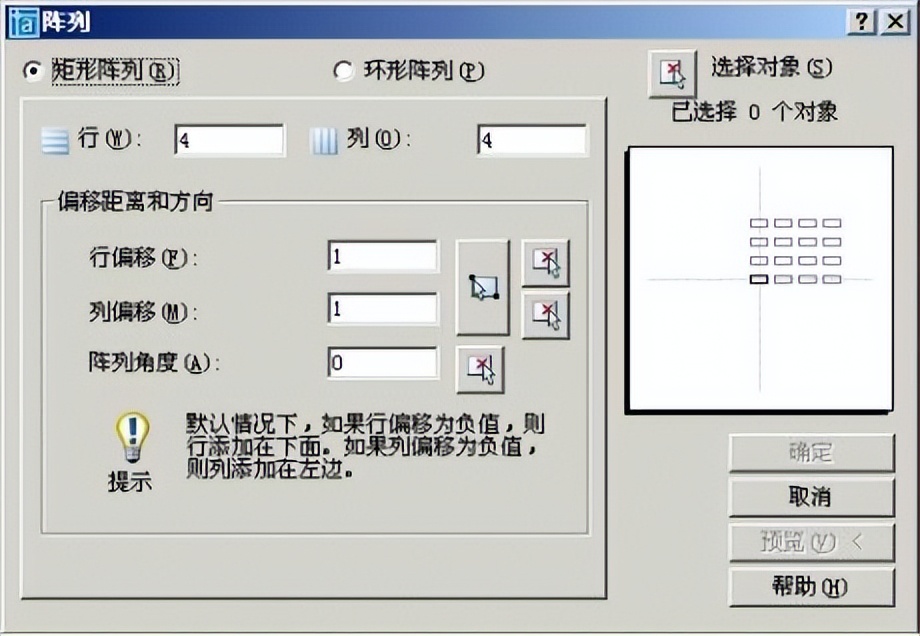

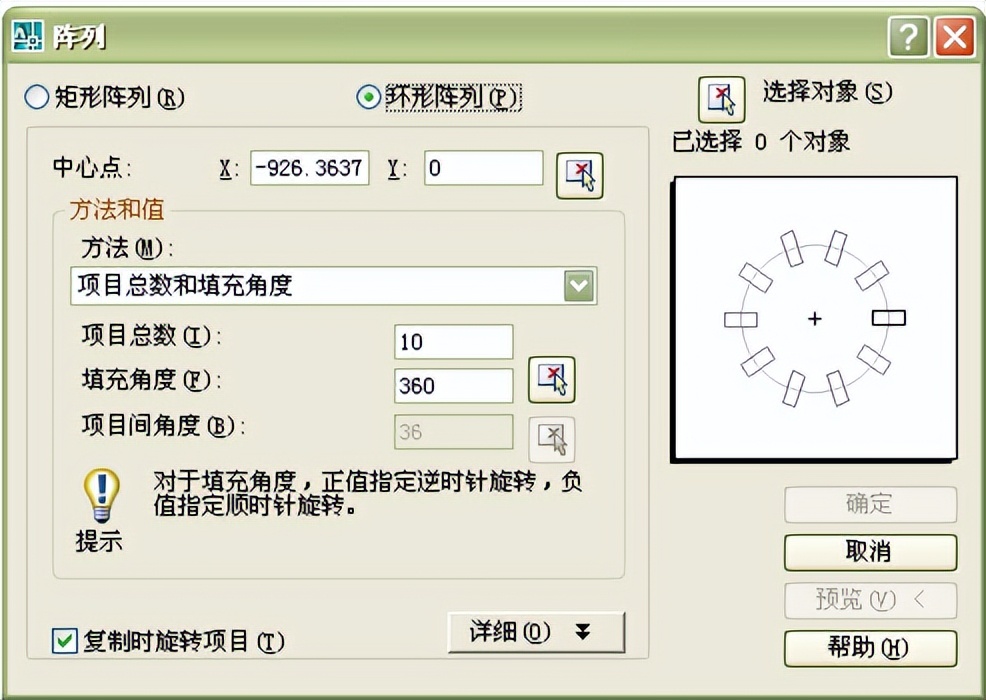

后，出现下图所示“阵列”对话框。

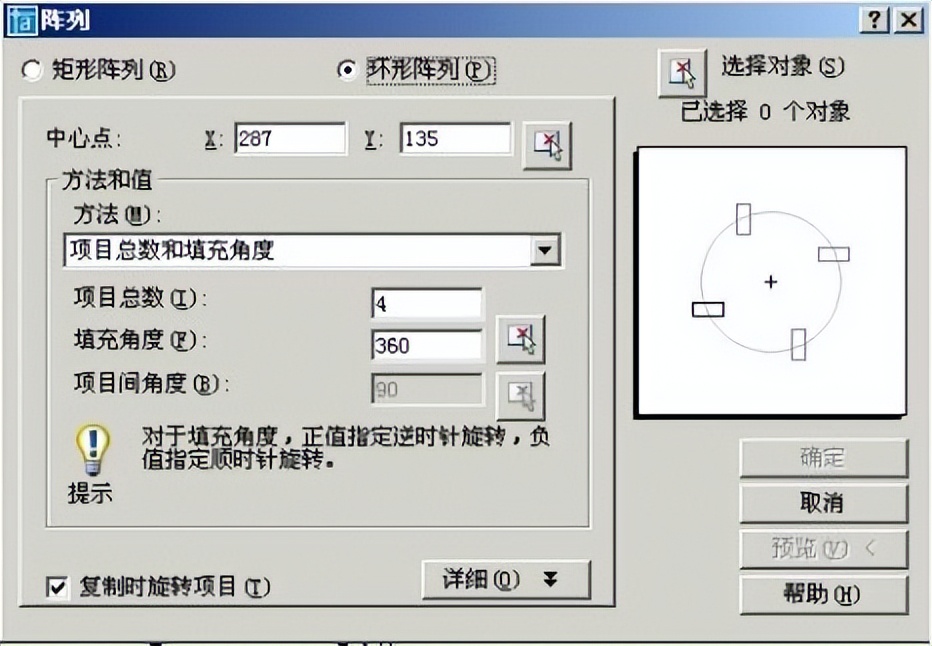

首先点选“矩形阵列”，在“行”和“列”文字框内分别键入数值；在“行偏移”文字框中输入数值（负值表示行添加在下面），在“列偏移”文字框中输入数值（正值表示列添加在右面）。然后单击“选择对象”按钮返回绘图工作区，移动拾取框“□”选择，/单击“确定”按钮。如果首先点选“环形阵列”，出现下图所示对话框，可以将所选图形对象绕指定的中心在圆周上均匀复制多个，操作方法基本相同。
6.6 二维图形的尺寸标注
系统提供了十余种标注命令，其功能见下表。
尺寸标注工具栏命令简介
图标 | 命令描述 | 功能 | 说明 |
Dimlinear | 线性标注 | 测量两点间的直线距离，用来创建水平、垂直和旋转的线性标注 | |
Dimaligned | 对齐标注 | 创建尺寸线与尺寸界线原点连线相平行的线性标注 | |
Dimordinate | 坐标标注 | 创建坐标点标注，显示从给定原点测量出来的点的X或Y坐标 | |
Dimordius | 半径标注 | 测量圆或圆弧的半径 | |
Dimdiameter | 直径标注 | 测量圆或圆弧的直径 | |
Dimangular | 角度标注 | 测量角度 | |
Qdim | 快速标注 | 通过一次选择多个对象，创建标注阵列，如基线标注、连续标注和坐标标注 | |
Dimbaseline | 基线标注 | 从上一个或选定标注的基线做连续的线性标注、角度标注或坐标标注 | |
Dimcontinue | 连续标注 | 从上一个或选定标注的第二尺寸界线作连续的线性标注、角度标注或坐标标注 | |
Qleader | 快速引线 | 创建注释和引线，标识文字及相关的对象 | |
Tolerance | 公差 | 创建形位公差 | |
Dimcenter | 圆心标记 | 创建圆和圆弧的圆心标记或中心线 |
6.7 绘制三维实体图形
在AutoCAD中，可创建三种三维图形：线架模型方式，曲面模型方式和实体模型方式。本节主要介绍如何用实体模型方式绘制三维图形,实体是指实心的对象。
（一）、模型空间图形的观察方法
在AutoCAD系统中，提供了改变视点的命令:
，自左向右分别是俯视、仰视、左视、右视、主视、后视、西南等轴测、东南等轴测、东北等轴测、西北等轴测视点命令，用户可以从多个方向来观察实体。AutoCAD的默认视点是俯视视点
，二维图形是画在Z坐标为0的XY坐标面上，XY坐标面是水平面。
（二）、常用命令简介
“实体”工具栏 中常用命令功能见下表。
实体工具栏常用命令简介
图标 | 命令描述 | 功能 | 操作方法 |
Box | 构造长方体 | 激活命令后，在当前 UCS 的 XY 平面上（或其平行面）输入底面矩形的大小，再输入高度值 ； | |
Sphere | 构造圆球 | 激活命令，输入球的半径（默认）或直径 | |
cylinder | 构造圆柱或椭圆柱 | 激活命令（此时可选项构造椭圆柱），给出圆心、半径（默认）或直径（此时可用选项C构造不同轴线方向的圆柱，默认轴线方向为Z轴方向），再给出高度 | |
Cone | 构造圆锥或椭圆锥 | 激活命令（此时可通过选项构造椭圆锥），给出圆心、半径（默认）或直径（此时可选项构造不同轴线方向的圆锥，默认轴线方向为Z轴方向），再给出高度 | |
Wedge | 构造楔形块 | 同构造长方体 | |
Torus | 构造圆环 | 激活命令, 给出圆环的圆心、圆环半径（默认）或直径(母线圆圆心轨迹), 再给出母线圆半径（默认）或直径 | |
Extrude | 沿平面的法向拉伸 | 选择要拉伸的平面图形（回车结束）（此处可选项P，沿事先给定的路径拉伸。平面图形须与路径（切线）方向垂直），给出拉伸长度，角度（默认为0） | |
Revolve | 构造同轴回转体 | 激活命令, 选择要旋转的平面图形（回车结束），选项确定旋转轴，输入旋转角，输入回转角度 |
（三）、绘制三维实体图形
建立三维实体模型的方法主要有三种：用基本实体命令来建立实体；通过拉伸和旋转二维对象建立三维实体；通过布尔运算将简单的实体对象组合成复杂的实体。
1．创建基本实体
缺省状态下，系统构造的三维实体圆柱、圆锥和圆环，底面在XY坐标面（或其平行面）上，轴线为Z轴方向。

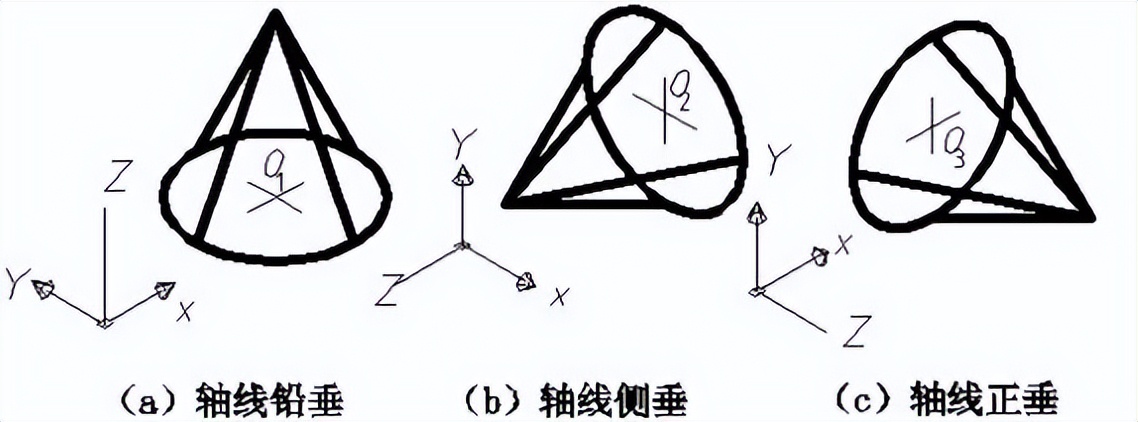

例分别构造轴线铅垂、轴线侧垂和轴线正垂的圆锥，操作如下：
（1）构造轴线铅垂的圆锥：
（俯视）/
（西南等轴测）/
/确定圆心点O1/50（半径）
/80（高度）
，结果见图a。
（2）构造轴线侧垂的圆锥：
（左视）/
（西南等轴测）/
/确定圆心点O2/50（半径）
/80（高度）
，结果见图b。
（3）构造轴线正垂的圆锥：
（主视）/
（西南等轴测）/
/确定圆心点O3/50（半径）
/80（高度）
，结果见图c。
2．通过拉伸
与旋转
创建实体
拉伸命令可以将二维对象沿着指定的路径拉伸，在拉伸前先将图线创建为面域。

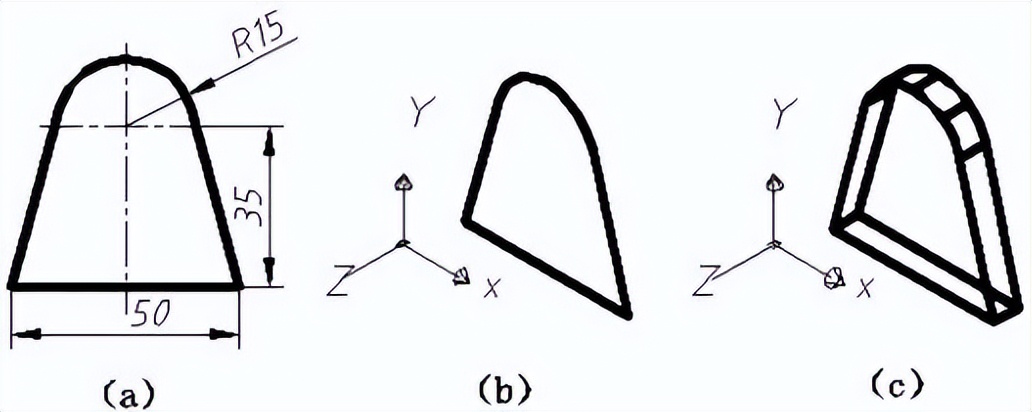

例4.通过拉伸构造如下图所示实体。
造型思路是：在左视视点下画出二维平面图形，形成面域后拉伸，操作步骤如下：
（1）
（左视）/画出图a所示平面图形/
（西南等轴测），见图b。
（2）将画出的平面图形形成面域：
/全选已画好的平面图形/
。
（3）拉伸：
/单击面域/
/8（拉伸高度）
/
（默认角度0），结果见图c。
旋转命令可以将二维对象绕指定的轴旋转，在旋转前先将图线创建为面域。

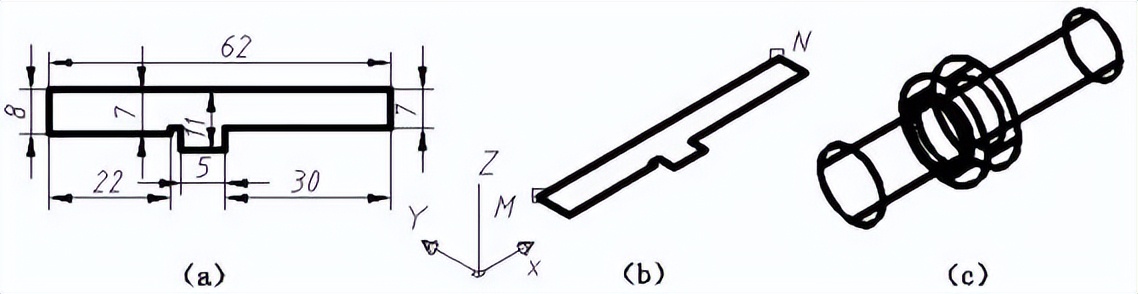

例5.通过旋转构造如图27c所示的实体。步骤如下：
（1）画出如图a所示平面图形
/用 命令改变视点，结果见图b。
（2）将该平面图形形成面域：
/全选该平面图形/
。
（3）构造同轴回转体：
/选择该面域/
/捕捉点M并单击（指定旋转轴的一个端点）/捕捉点N并单击（指定旋转轴的另一个端点）/
（默认旋转360度），结果见图c
3．通过布尔运算创建复杂实体
将构造好的基本形体按照相对位置关系定位后，再进行布尔运算（取并集合、差集合或交集合）也可以创建复杂实体。
6.8 本章常见问题
1.开始绘图要做哪些准备？
答：计算机绘图跟手工画图一样，也要做些必要的准备。应依次设置图形界限、图层、线型、标注样式，设置对象捕捉、对象追踪、极轴等功能。
2.在AutoCAD中采用什么比例绘图好？
答：最好按1∶1比例画图，输出比例可随便调整。例如，按1:500比例输出，即缩小出图，“输出1单位=绘图500单位”；按10:1比例输出，就是放大10倍出图，“输出10单位=绘图1单位”。用1∶1比例画图的好处在于：
(1).按实际尺寸画图，很容易发现尺寸设置不合理的地方。
(2).注尺寸方便，尺寸数字是多少，软件自动标注。
(3).在各图之间复制局部图形或者使用块时，都按1∶1比例，方便调整尺寸。
(4).由零件图拼成装配图或由装配图拆画零件图时方便。
3.如何理解“图层”，图层有什么用处？
答：机械制图对于各种图形元素（如图线、符号以及文字等）都有比较严格的规定，其中图线要求区分线宽和线型。AutoCAD采用“图层”的概念：规定每个图层都具有图层名、颜色、线型和线宽的基本属性，可以将不同性质的图形元素置于不同的图层上，对图形实行分层管理。图层的应用使得AutoCAD图形好象是由多张透明的图纸重叠在一起组成的。这样，绘图中可以将具有相同线型的图形对象放置在同一图层上，将符号标注、技术要求等文字置于另一图层上，如此对图形归类处理有助于图样的修改和使用。
4.“对象捕捉（OSNAP）”的功用是什么？
答：“对象捕捉”用处很大。尤其绘制精度要求较高的机械图样时，目标捕捉是精确定点的最佳工具。切忌用光标线直接定点，这样绘出的点不可能很准确。
5.怎样取消正在执行命令？
答：CAD默认的“命令取消”键是“ESC”键。
6.如何快速重复执行上一次刚执行过的命令？
答：要重复上一次命令，不需要重新输入命令， 按[ENTER]键即可快速重复执行该命令， 或者在绘图区单击鼠标右键，调出快捷菜单，最上面的一行就是刚刚执行过的命令。
7.CAD有哪些常用的快捷键?
答：对于经常绘图的人来说知道一些常用的快捷键还是很有用的。
F1: 获取帮助
F2: 实现作图窗和文本窗口的切换
F3: 控制对象自动捕捉开关
F4: 控制数字化仪开关
F5: 等轴测平面切换
F6: 控制状态行上坐标的显示方式
F7: 控制栅格显示开关
F8: 控制正交开关
F9: 控制栅格捕捉开关
F10: 控制极轴开关
F11: 控制对象追踪开关
Ctrl+C: 将选择的对象复制到剪切板上
Ctrl+v: 粘贴剪贴板内容
8.编辑图形时，如何选择图形对象？
答：执行编辑命令，提示选择对象时，用户可以：
1.直接拾取：移动鼠标将拾取框“□”放在待选对象上单击左键，可以连续拾取；
2.用窗口"Windows"方式选择：从左向右拖动光标，只有当图形对象全部处于矩形框内时才被选中；
3.如果从右向左拖动光标，则为"交叉Cross"方式，只要图形对象有一部分在矩形框内即被选中。 并且均以回车结束对象选择。
6.9 滚珠轴承的实例
绘图步骤：

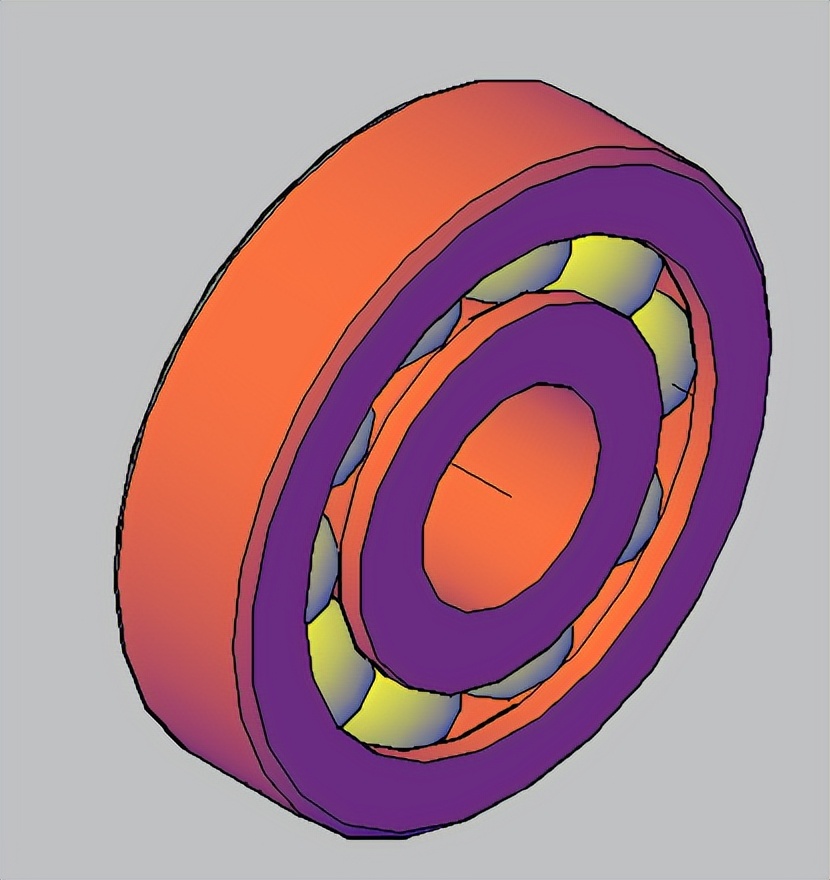

见效果

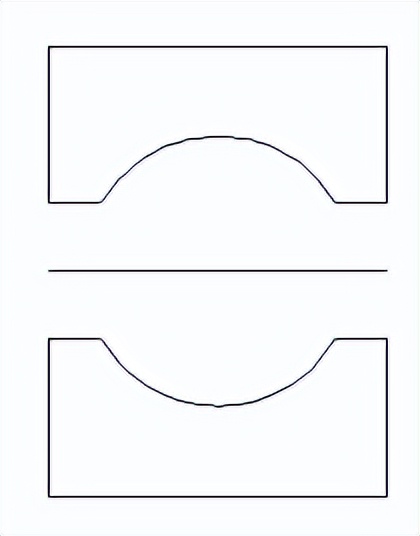

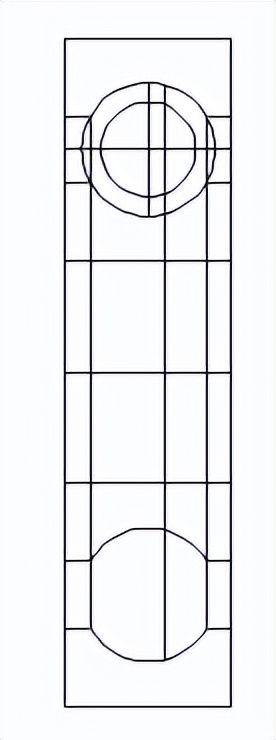

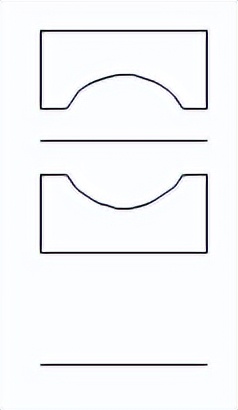

第1步 画出如图图形

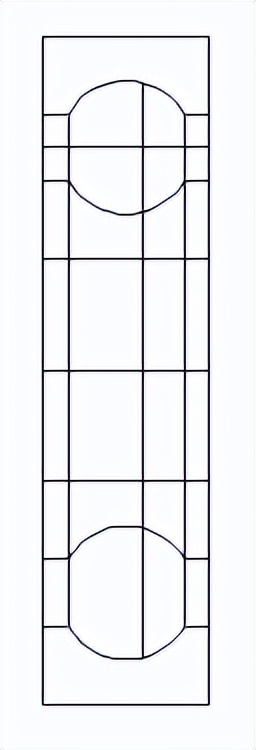

第2步 利用打断或修剪 修改成如图。 建议打断或修剪用的不熟练的多练习一下。
第3步 转换面域 命令路径：绘图<面域

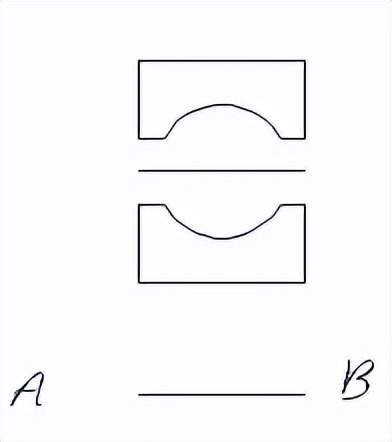

第4步 偏移中间的辅助线， 距离20
第5步 三维旋转 根据提示，选中上面图形以AB为轴 命令路径：绘图<实体<旋转
旋转 后
第6步 绘制滚珠 命令路径：绘图<实体<球体 直径6

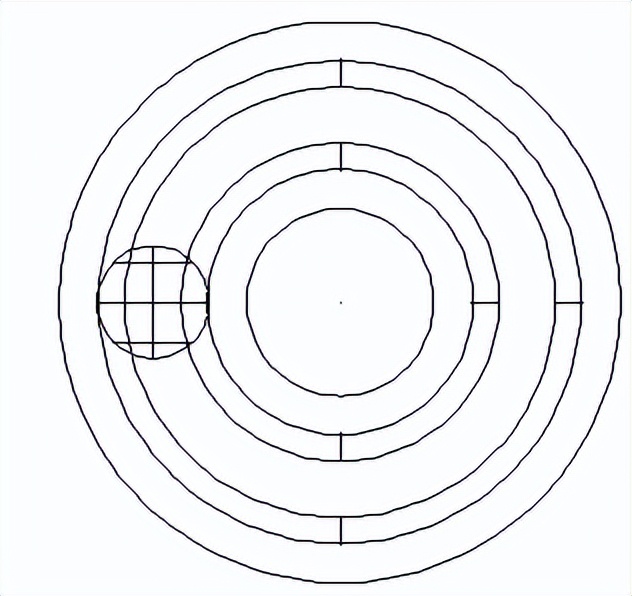

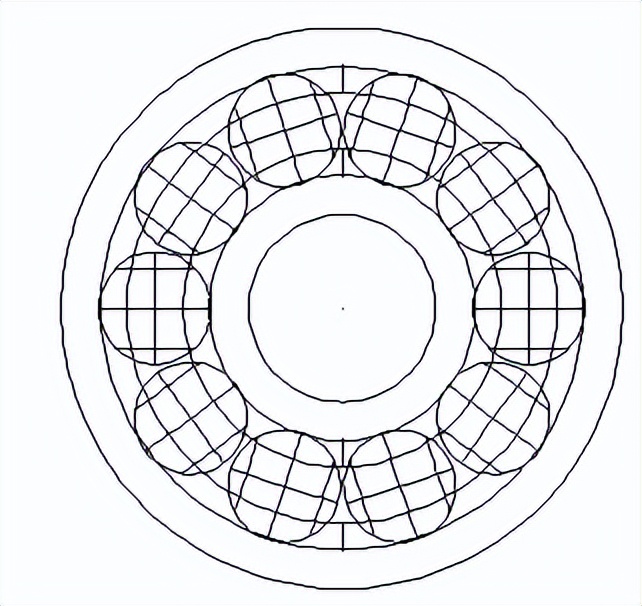

第7步 阵列滚珠 转换左视图 圆形阵列滚珠， 可以预览下，看看有没相交的滚珠

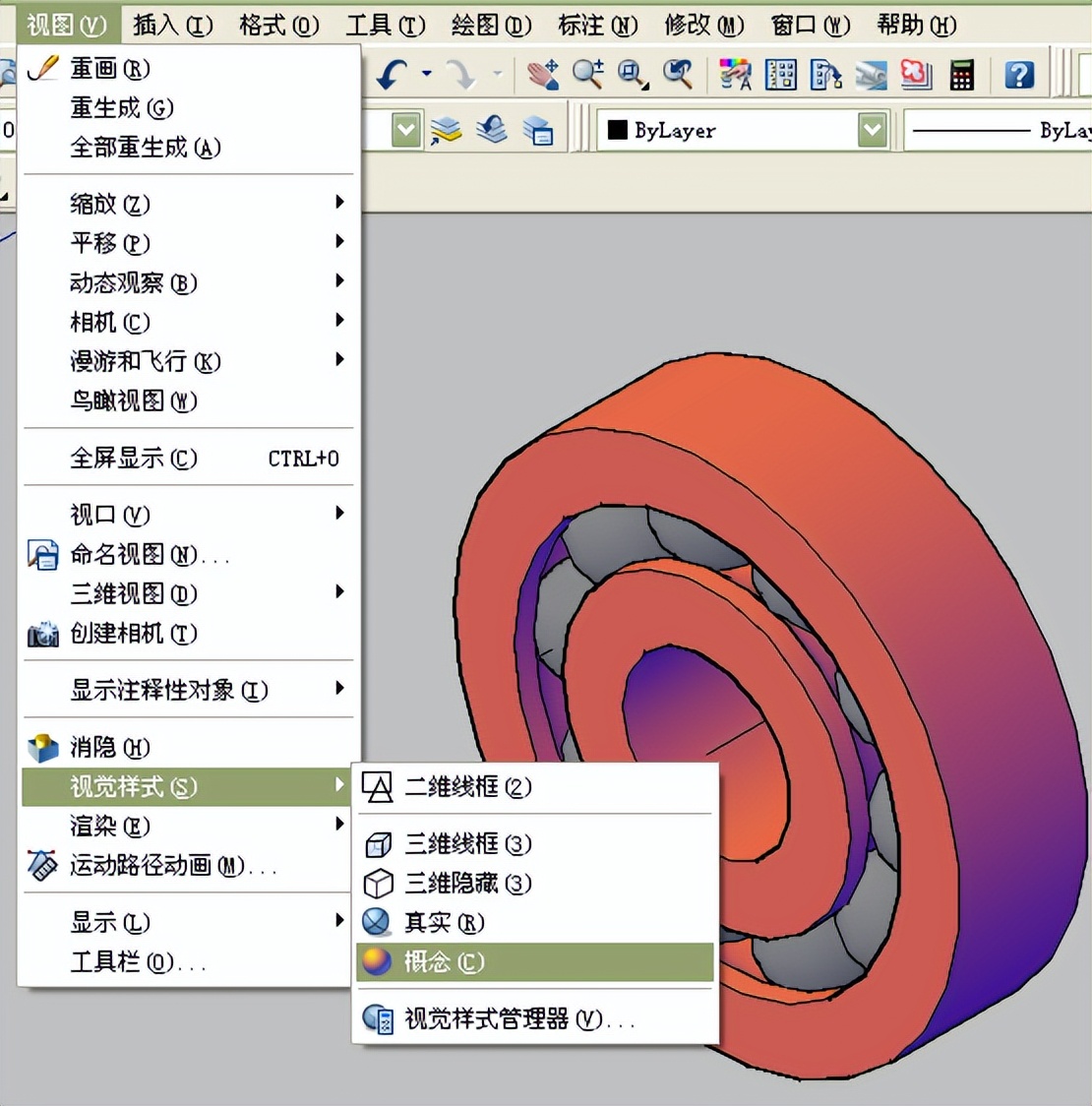

第8步 上色 命令路径：视图<视觉样式<概念，并双击要改变颜色的部分，改变实体颜色。
第9步 倒角 切换到西南等轴视图和东南等轴视图对圆柱边进行倒角 距离1。这样是为了更贴近实物

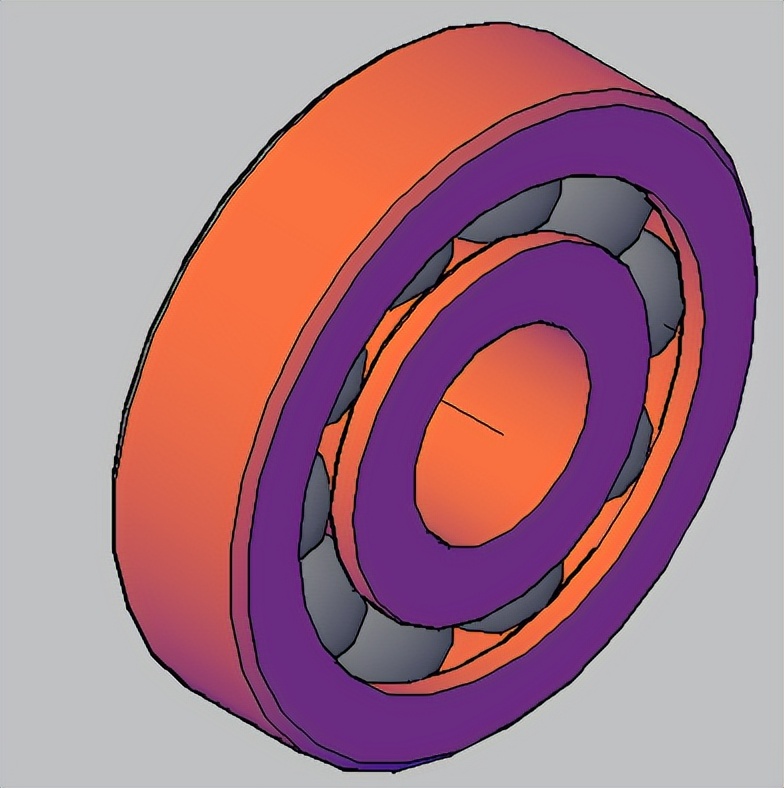

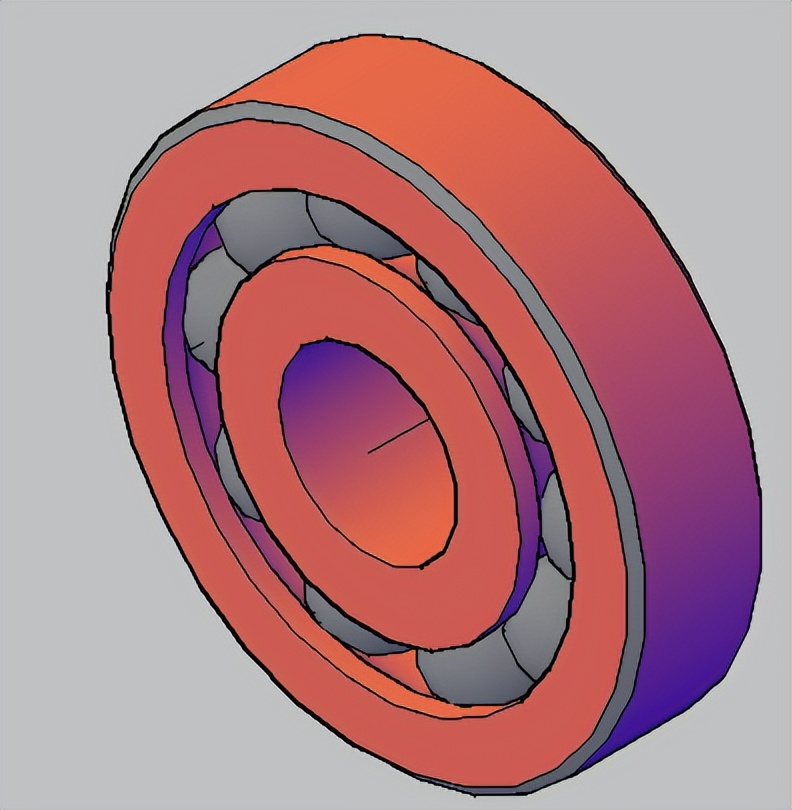

轴承画好了 旋转观看一下吧。

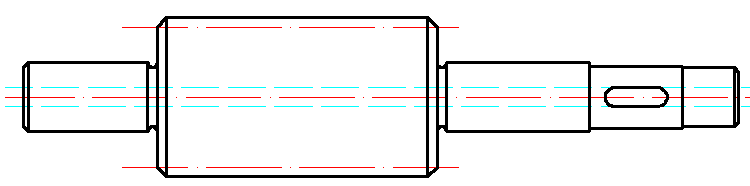

6.10 主动齿轮轴的绘制

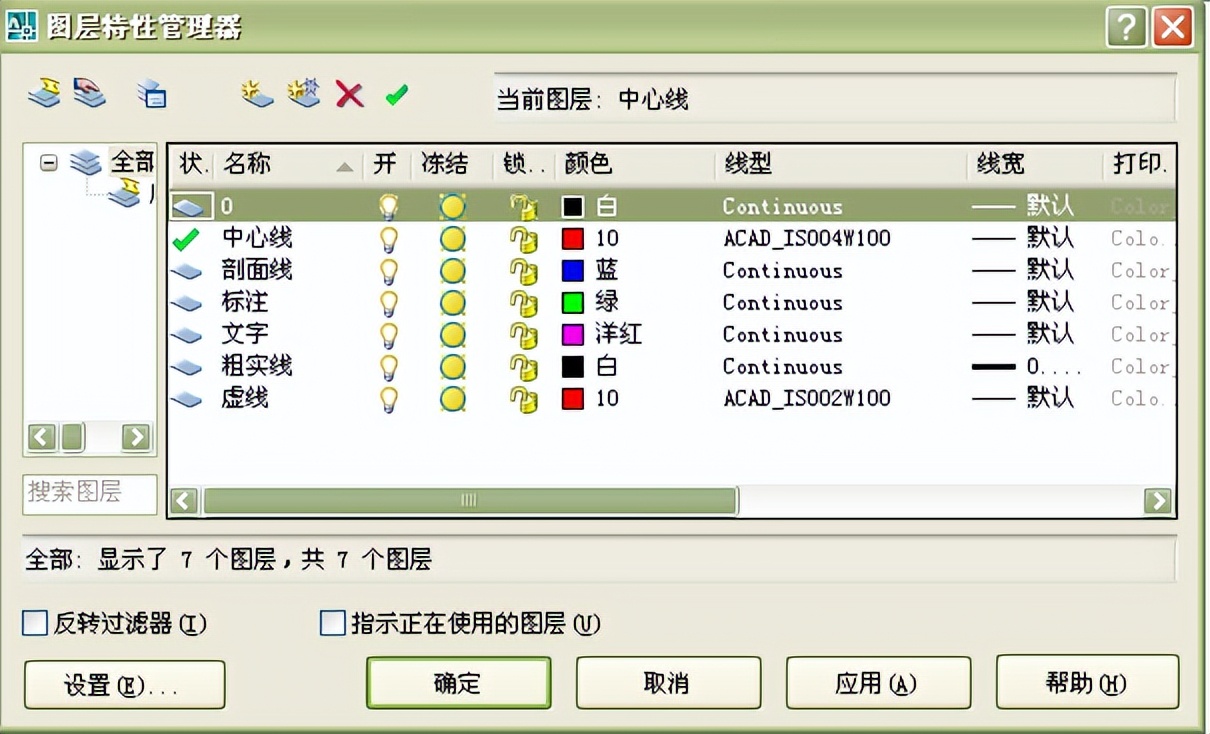

- 点击图层特性管理器 ，按如图设置图层名称、线型、颜色。

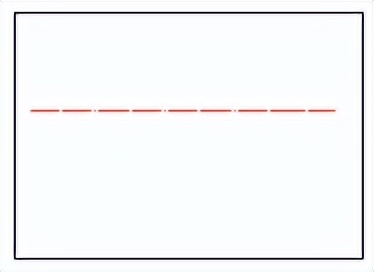

2.进入中心线层，绘制零件图的中心线。

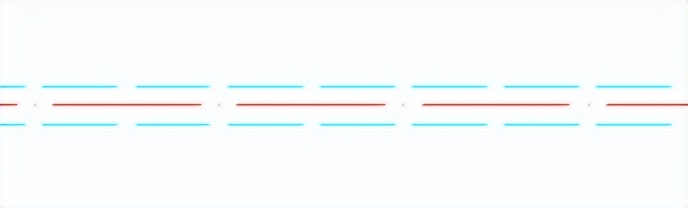

3.进入虚线层，将中心线向两侧偏移3。点击偏移图标 ，或者输入offset命令，输入偏移距离3，然后选择要偏移的对象，在选择要偏移的方向即可。偏移完两条线后，选中这两条线，再选择虚线层，即可。

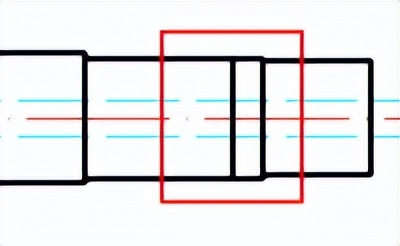

4.进入粗实线层，再在左端画一条竖直的短线，长度大约60左右即可。 然后将这条线向右偏移230，如图。

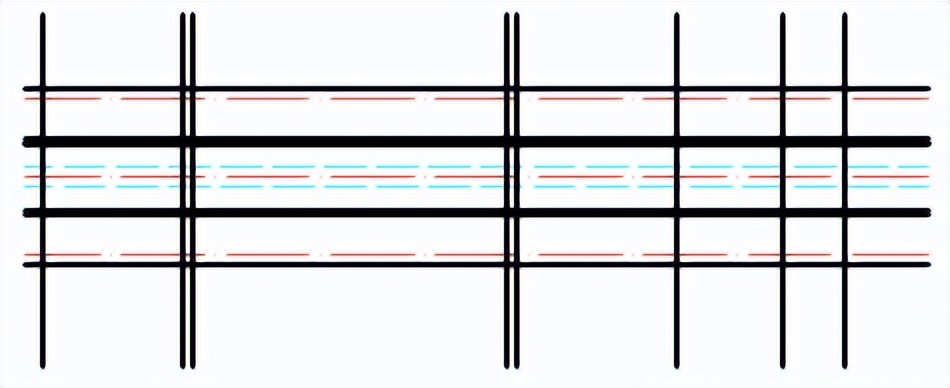

5，将右边这条竖线依次向左偏移18、48、94、97、187、190。

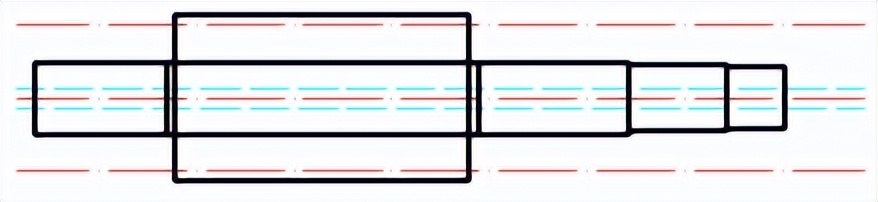

6.将水平线向两侧偏移11、22.5、25.5、9.5、10。将出22.5的线放到粗实线层。
7，进行修剪 。

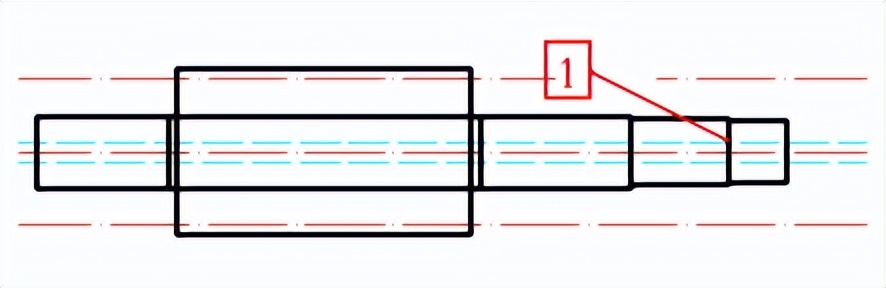

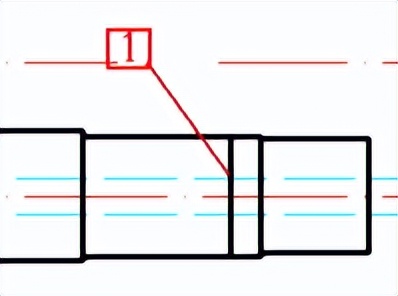

8，将线1向左偏移5.
9.捕捉点1，绘制矩形，输入@-20，-6。

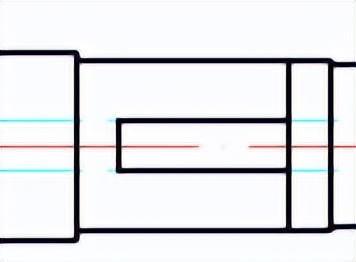

10．将后偏移的竖线删除，并将举行导圆角 。
11.对其他地方倒角。并进行修剪，编辑。

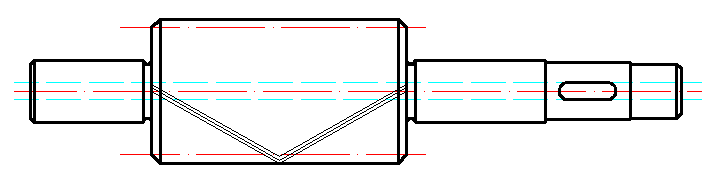

12.进入0层，绘制斜齿轮。

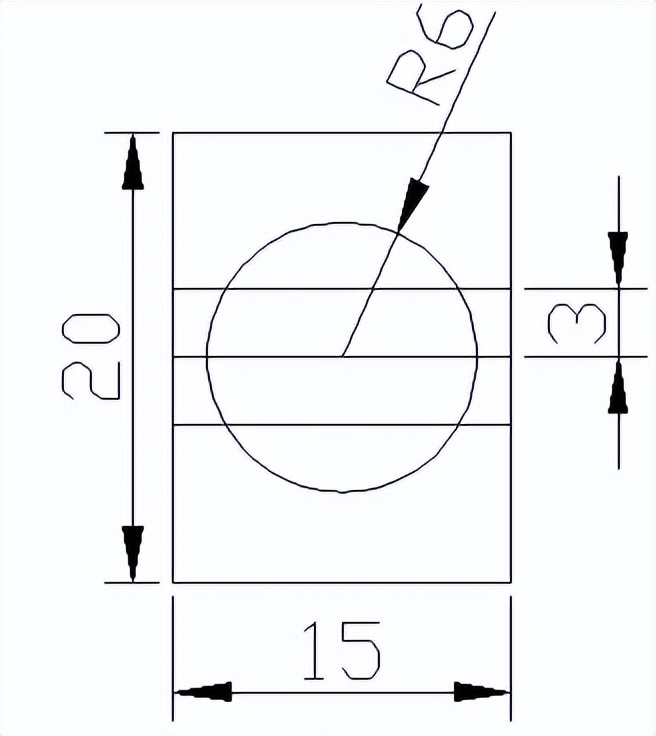

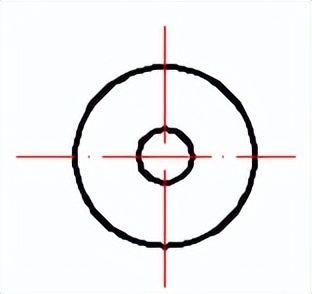

13.进入粗实线层，绘制剖切面。点击圆命令，绘制直径为20和6的同心圆。并绘制中心线。

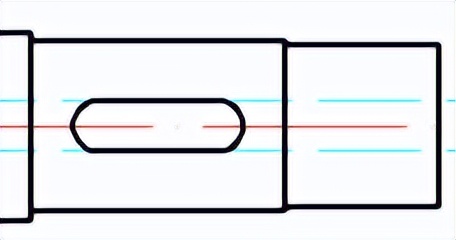

14．绘制键槽。将水平中心线分别偏移3，将竖直中心线向左偏移6.5，修剪。

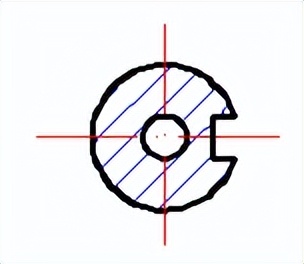

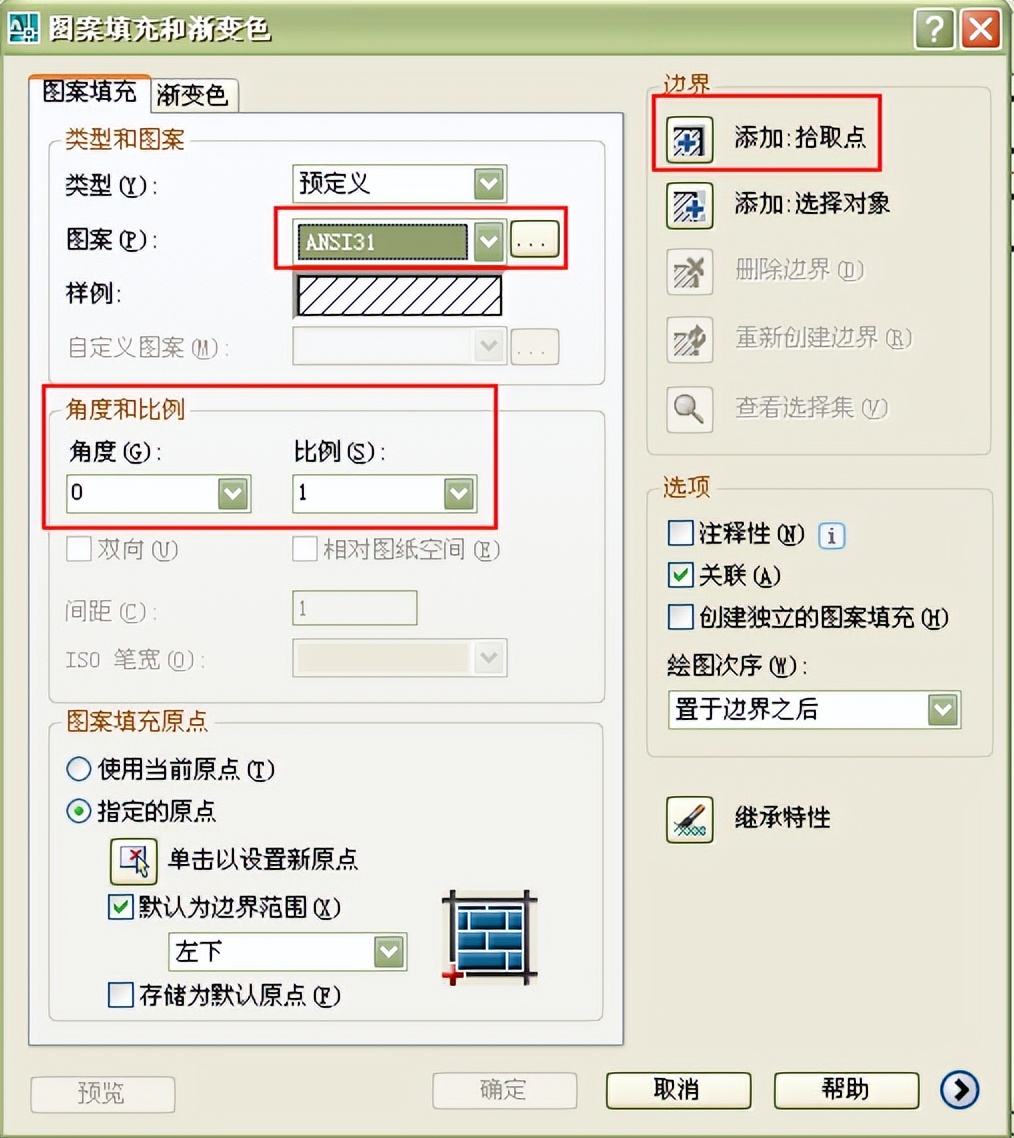

15，打剖面线。选择剖面线工具图标 。弹出对话框，如图。 点添加拾取点。 选好剖面线的范围，回车，点确定即可。
16．标注。

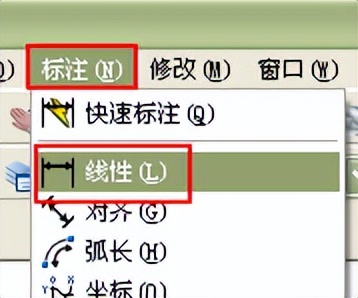

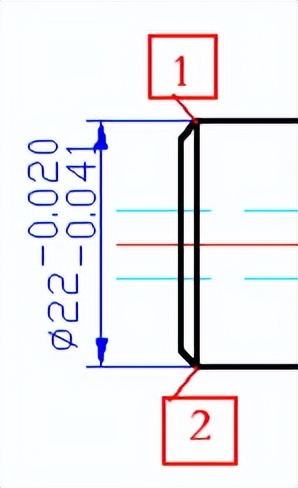

在标注 时，点线性标注 然后选取轴

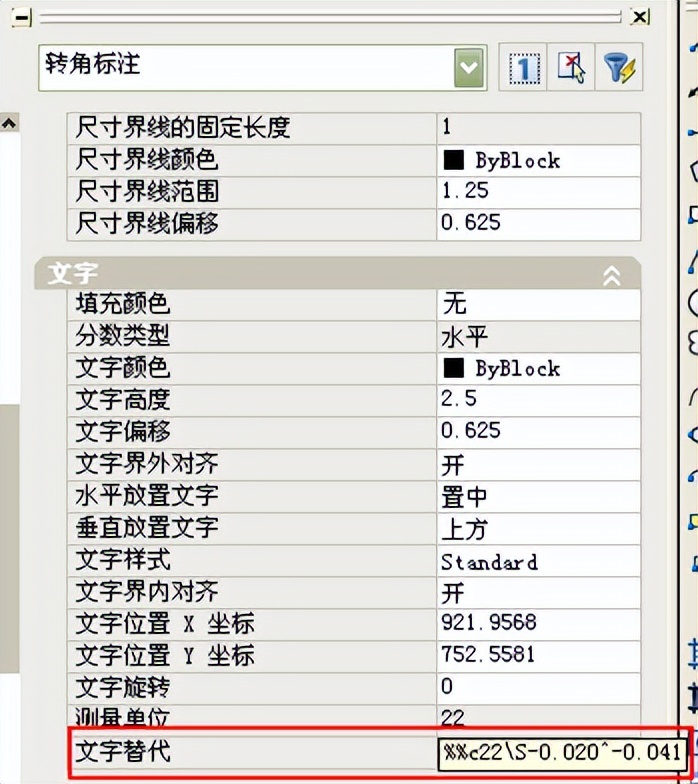

的1、2两个端点，标注完后，左键点双击该尺寸，弹出尺寸特性对话框，在文字替代后面的框内输入：%%c22\S-0.020^-0.041 如图：
对于粗糙度符号： 可以通过创建块之后就可以为以后的应用简化操作过程了。

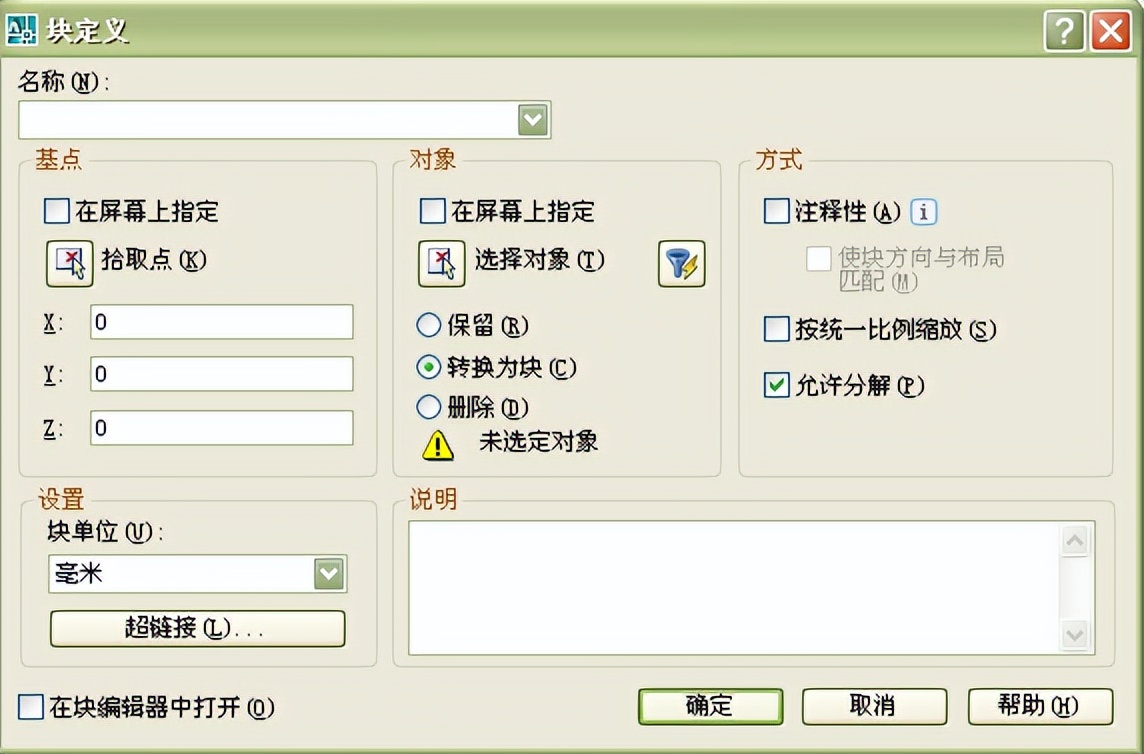

先按标准绘制一个粗糙度符号，点创建块按钮 ，然后 对块进行命名，选择基点，选择粗糙度符号，点确定。在以后的应用中只需要选择插入块 即可。

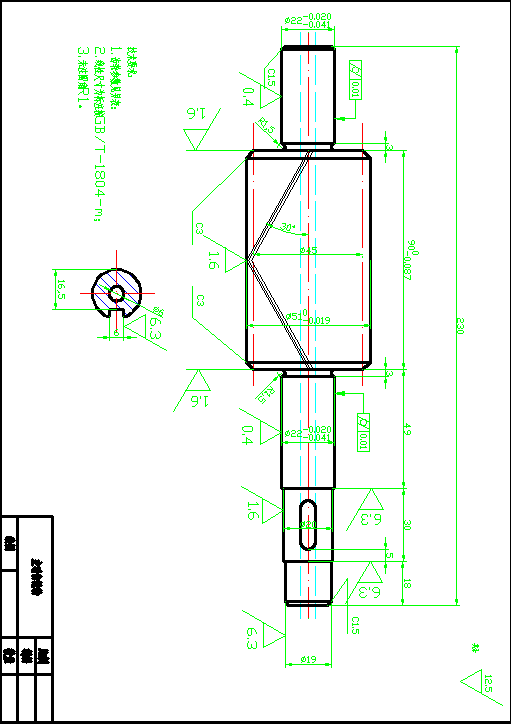

最后绘制完如图：
