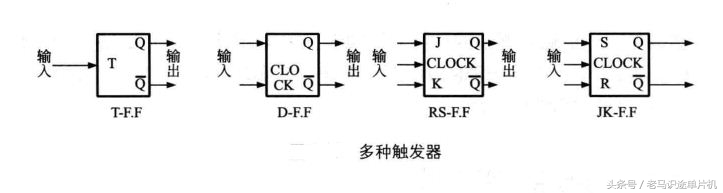

触发器是由基本的门电路组合而成的。常用的触发器类型有基本RS触发器，同步RS触发器，T触发器,D触发器，JK触发器等。

基本RS触发器

基本RS触发器由两个门电路构成，这两个门电路可以是与非门，也可以是两个异或门。

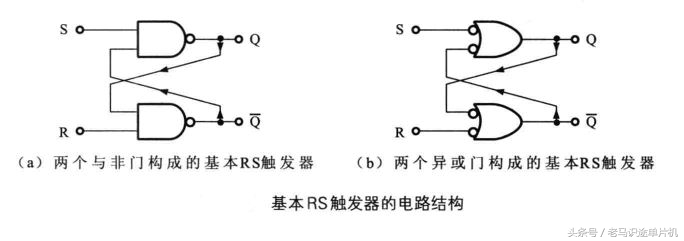

基本RS触发器的电路结构见下图。

R为复位端（RESET），S为置位端，输出Q和/Q相反，这种触发器称为非同步触发器。

基本RS触发器的工作原理

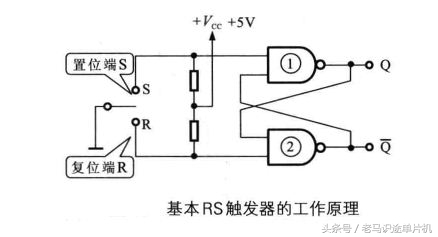

见下图。

当开关既不在R端，也不在S端，触发器的输出端是不确定的。当开关置向一侧时，就决定了触发器的输出。例如当开关置于S端，S端为低电平，R端则为高电平，与非门1的输入为低电平，与非门2的输入为高电平，这样就使触发器的Q端输出高电平，/Q的输出为低电平。

如果开关置于R端，则触发器反转，Q端变为低电平，/Q端变为高电平。

可见，输入端R,S既不可能同时为高电平，也不可能同时为低电平。只有两种状况，其中一个为高电平，另一个为低电平，则触发器Q和/Q两端也必然输出状态相反的信号。

同步式RS触发器

基本RS触发器属于非同步触发器，不能与系统时钟信号同步。同步式RS触发器附加了同步功能，可以与时钟信号同步。

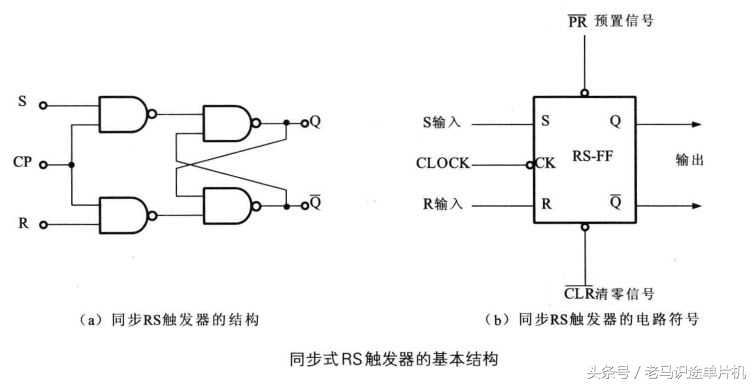

同步式RS触发器的基本结构见下图。

同步式RS触发器将两个输入端用两个与非门，并增加了一个时钟脉冲输入端，这样便可以使触发器的输出与时钟信号同步。

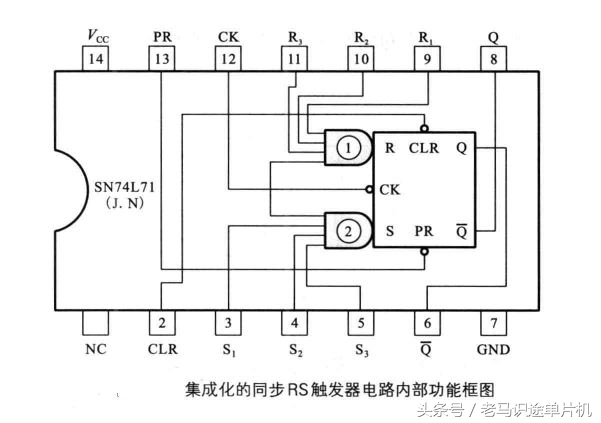

集成化的同步RS触发器电路内部功能框图见下图。

T触发器

T触发器是一种触发式双稳态电路，它的T端是信号触发端，当触发端的短信号发生变化时，双稳态电路输出也会同时发生变化。

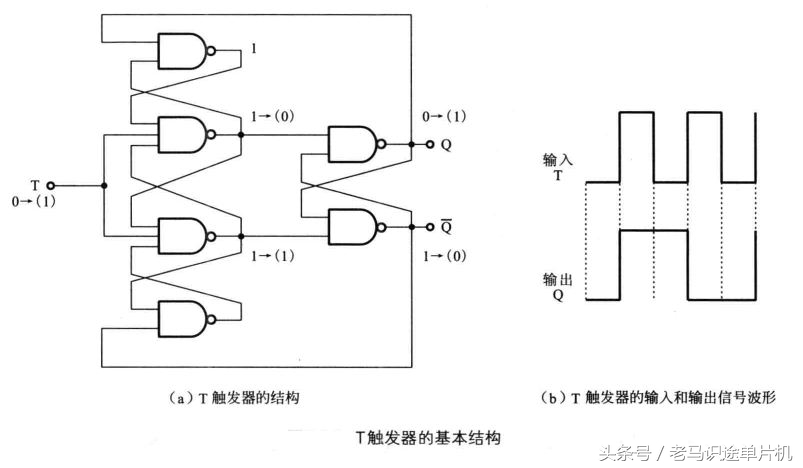

T触发器的基本结构见下图。

图a示电路结构示意图，图b是输入和输出信号的波形。由此可见，T触发器也是一个1/2分频电路。T端输入2个脉冲，而输出端则输出一个脉冲。

D触发器

D触发器中的D是英文Delay的缩写，因此D触发器是一种延时电路。

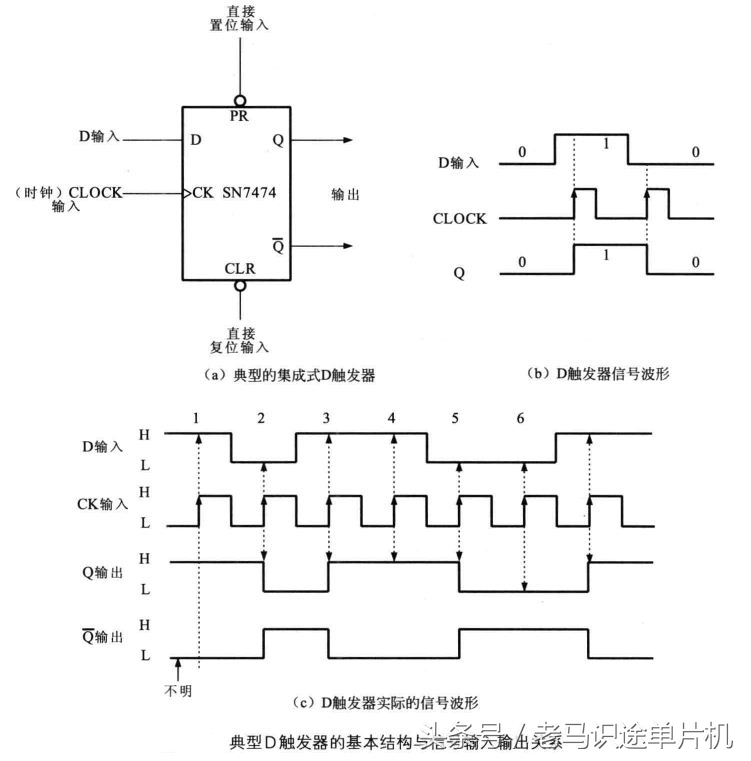

下图是D触发器的基本结构与信号输入输出关系图

上图中的集成式D触发器实际上是由一个同步式RS触发器和一个D触发器组成的，若D触发器没有时钟信号，D触发端不管输入是1还是0，触发器都不动作，只有当时钟信号输入时，才会动作。

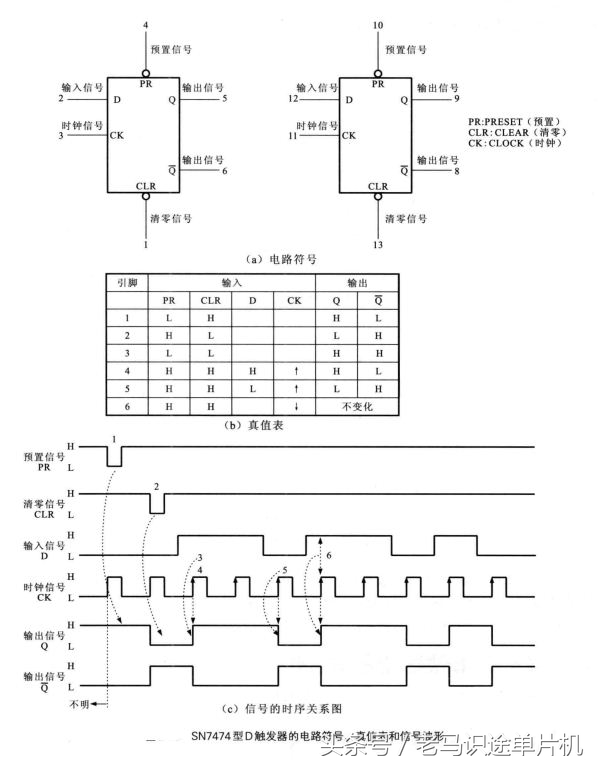

SN7474型D触发器的电路符号，真值表和信号波形见下图

D触发器同其他触发器的比较见下图。

JK触发器

JK触发器是主从触发器，它有两个输入端J，K被称为主从触发信号。

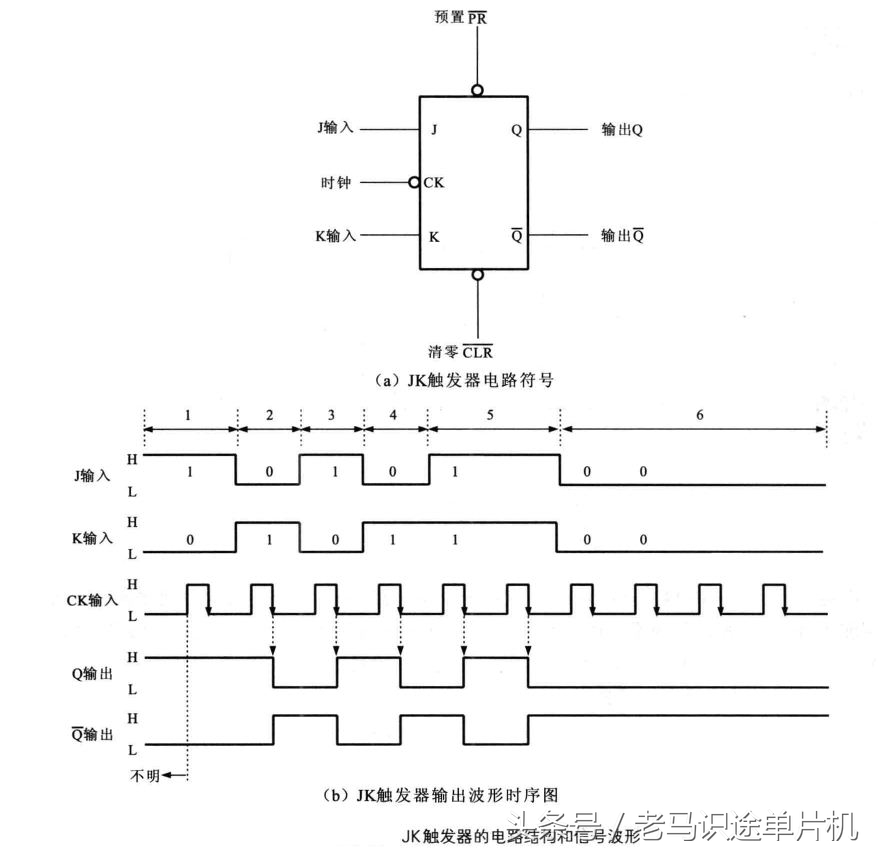

JK触发器的电路结构和信号波形见下图。

JK触发器是数字电路触发器中的一种电路单元，JK触发器具有置0，置1，保持和反转功能，在各类集成触发器中，JK触发器的功能最为齐全。它不仅有很强的通用性，而且能够灵活地转换其他类型的触发器。

触发器电路实例

实际应用中，T触发器，D触发器,RS触发器,JK触发器等通过简单的连接和变换可以进行变换和组合，完成所需功能。

触摸式开关电路

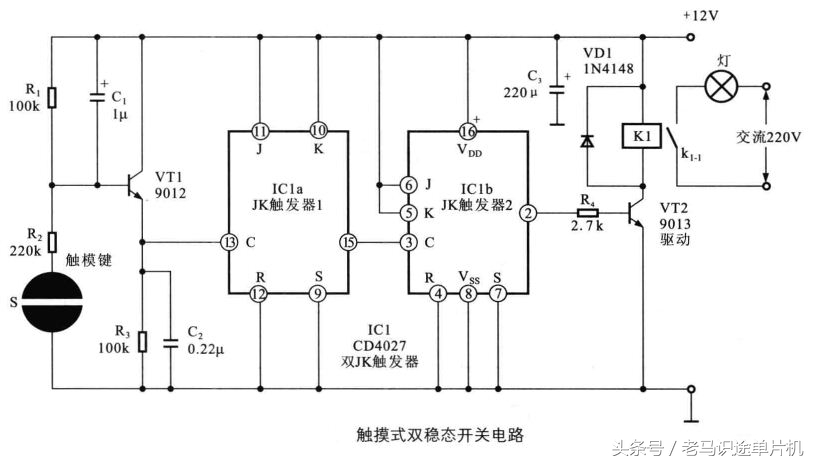

见下图。

该电路采用一只JK触发器CD4027，这是一个双JK触发器，当人手接触到触摸按键时，触摸信号放大器v%T1有输出信号，VT1的发射极输出的信号经两极JK触发器后，驱动VT2，VT2导通后继电器常开触点闭合，接通220V电压，灯被点亮。

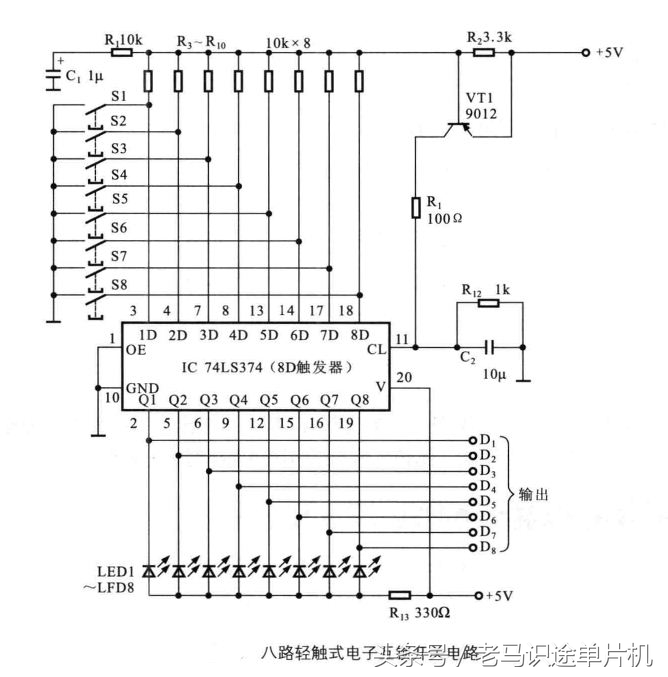

8路轻触式电子互锁开关

该电路由三态同相8位D触发器74LS374构成，S1-S8是8个轻触按钮开关，LED1-LED8为对应的开关状态指示灯。按下轻触开关中的一个，VT1基极将通过R3-R10中的某个电阻及所按开关连接到地，使C1放电，VT1导通，+5V电源经VT1和R11向C2充电，在IC1的11脚形成一个正脉冲，整形后送往各D触发器，由于所按下的开关对应的D端接地，且1脚为低电平，其对应的Q端也跳变为低电平并锁存。此时相应的LED点亮，并输出信号至功能选择电路。若下次再按动其它开关，电路将重复上述过程。

C2和R12可提供一个约10ms的延迟时间，可在换挡时防止误动作。C1主要起开机复位作用。
